西安压滤机
本文对西安压滤机,具有明显特征的圆形压滤机做细致的介绍.这种高压圆形压滤机也是陕西华星佳洋装备制造有限公司的特色产品,代表了西安压滤机的制作水平.
采用目前较先进厢式梁设计，结构比圆钢梁结构更稳定，受力更均匀。工作运行平衡性好。
本机采用PLC编程控制，机，电，液一体化设计制造，由电磁阀控制换向，可实现快速前进，慢速压榨，保压自动补压，卸压，退回等动作。耐用程度高，运行稳定，维修简单。
采用高分子聚乙烯滤板，板厚，滤板不易变形，断裂。泥饼质量好，更便于练泥时投料。适用范围广。
1. 拉板机构

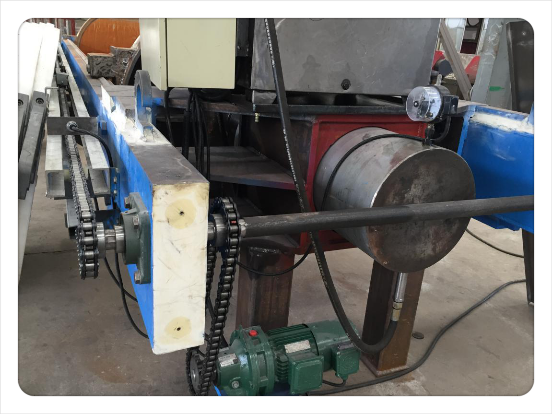

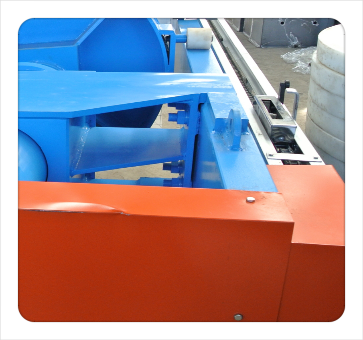

自动拉板机构

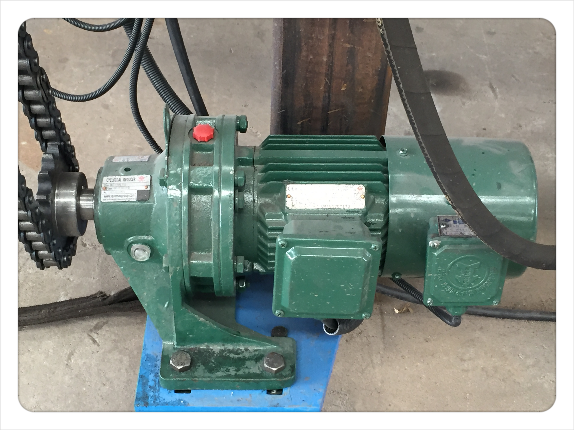

变频减速机
拉板小车

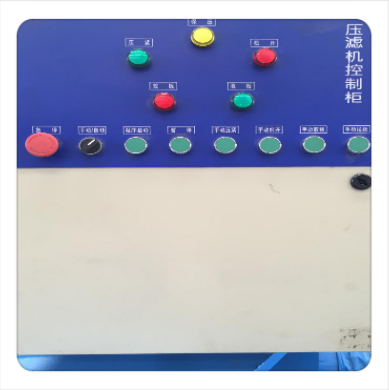

电气箱
2. 大梁
专业大梁高360MM，宽120MM，厚度16MM，Q345钢板焊接（大型全自动焊机焊接）。每米重：106公斤。100片压滤机大梁单重1.2吨。

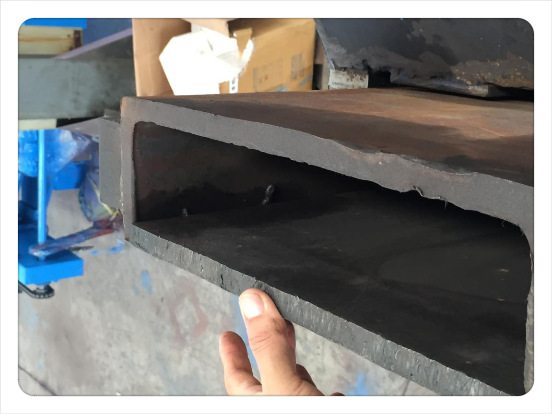

厢式梁剖面

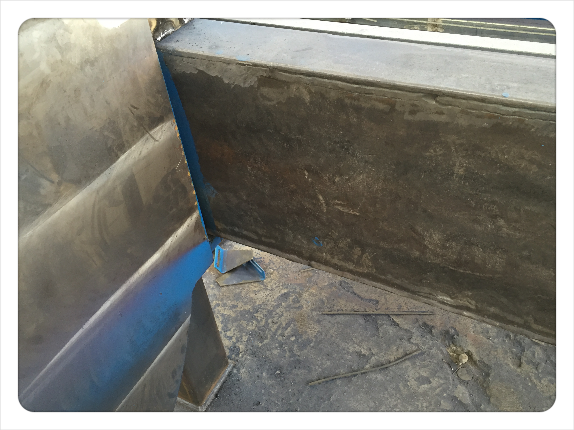

大梁成型图
焊接用的大型焊接机
钢板焊接推板
钢板焊接后墙板
钢板焊接油缸架
3.滤板

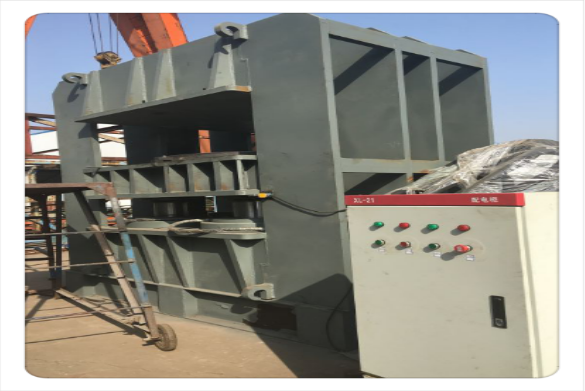

滤板生产用1500吨压机
滤板结实耐用

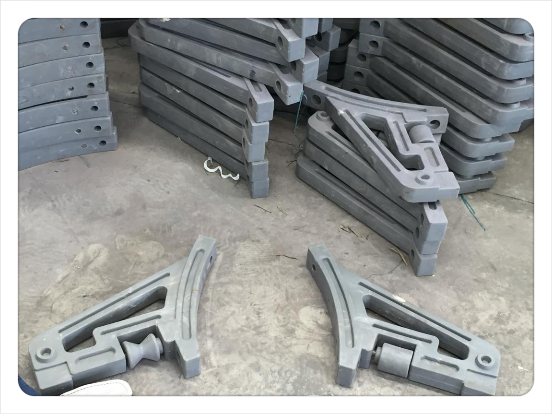

专用自动拉板把手，结实耐用
专用自动拉板把手，结实耐用
4.液压部分：
液压机构设计简单，维修方便；液压站采用柱塞油泵，油缸工作压力25MPA,结实耐用，采用进口密封。

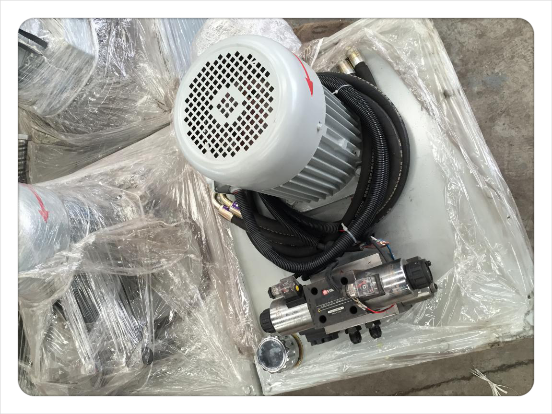

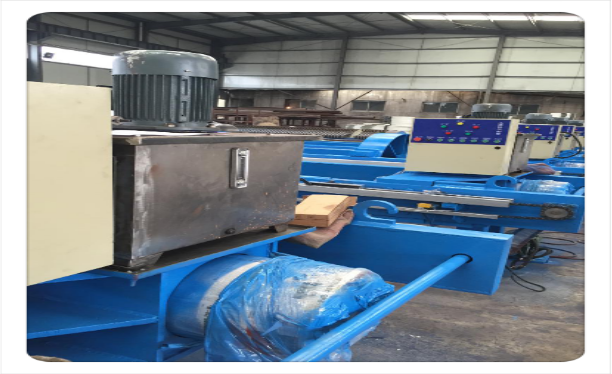

液压站
液压站

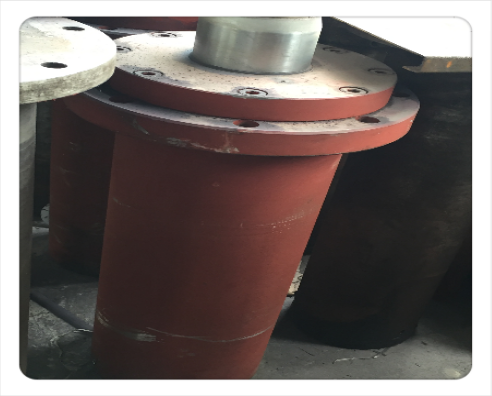

油缸

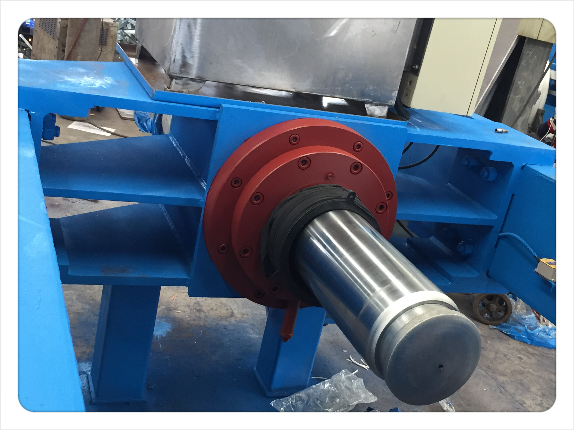

油缸进口密封
西安压滤机产品图片及客户使用现场

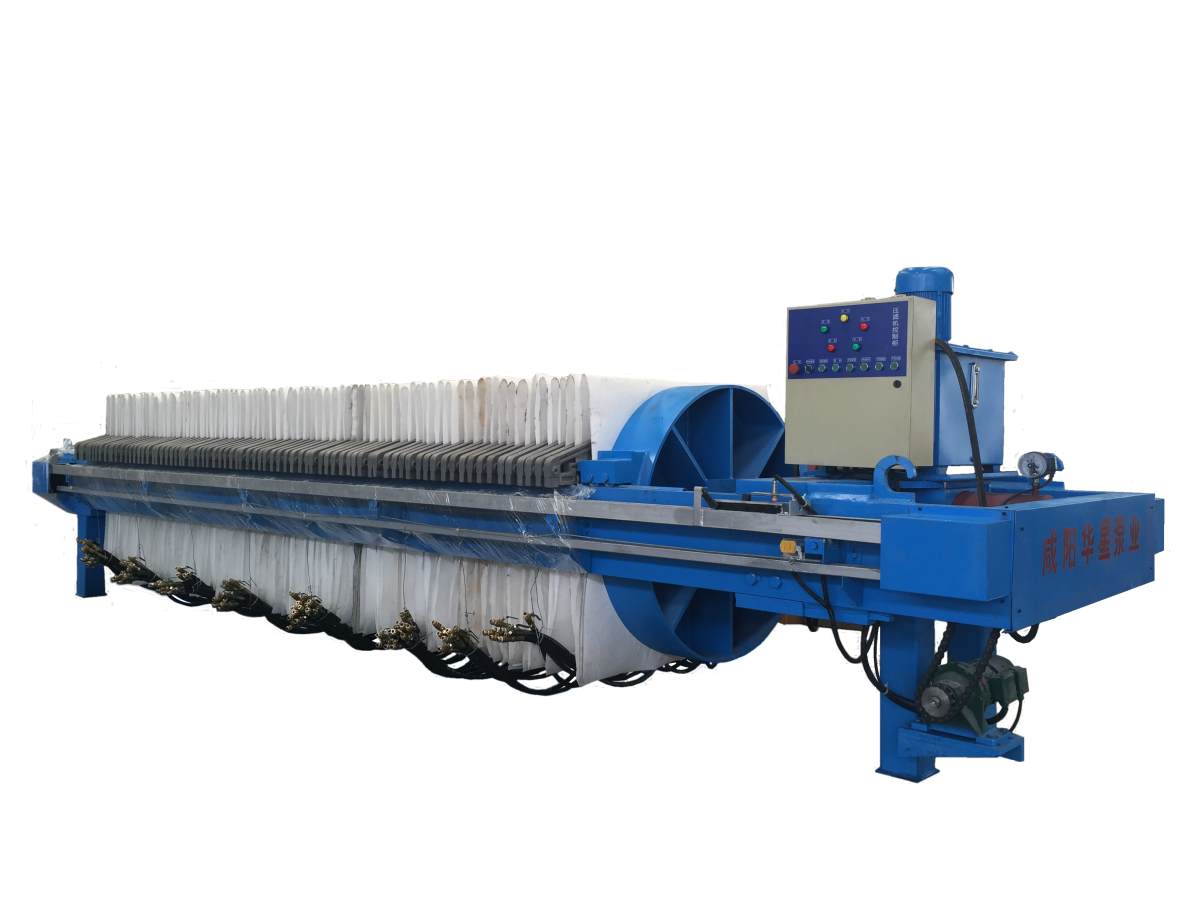

西安压滤机成品图片
西安压滤机现场使用图片 图中绿色的泵为我公司生产的压滤机进料泵
西安压滤机带自动拉板接液翻板及皮带输送机
西安压滤机生产车间

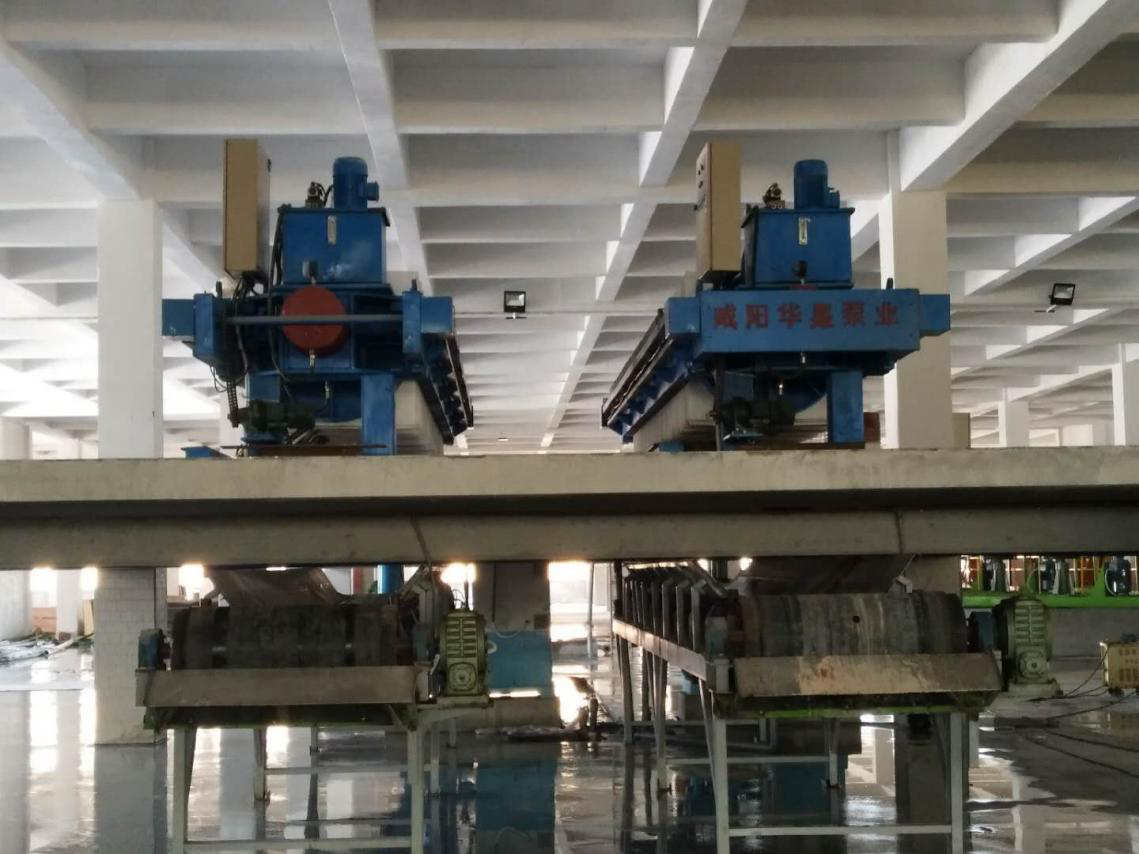

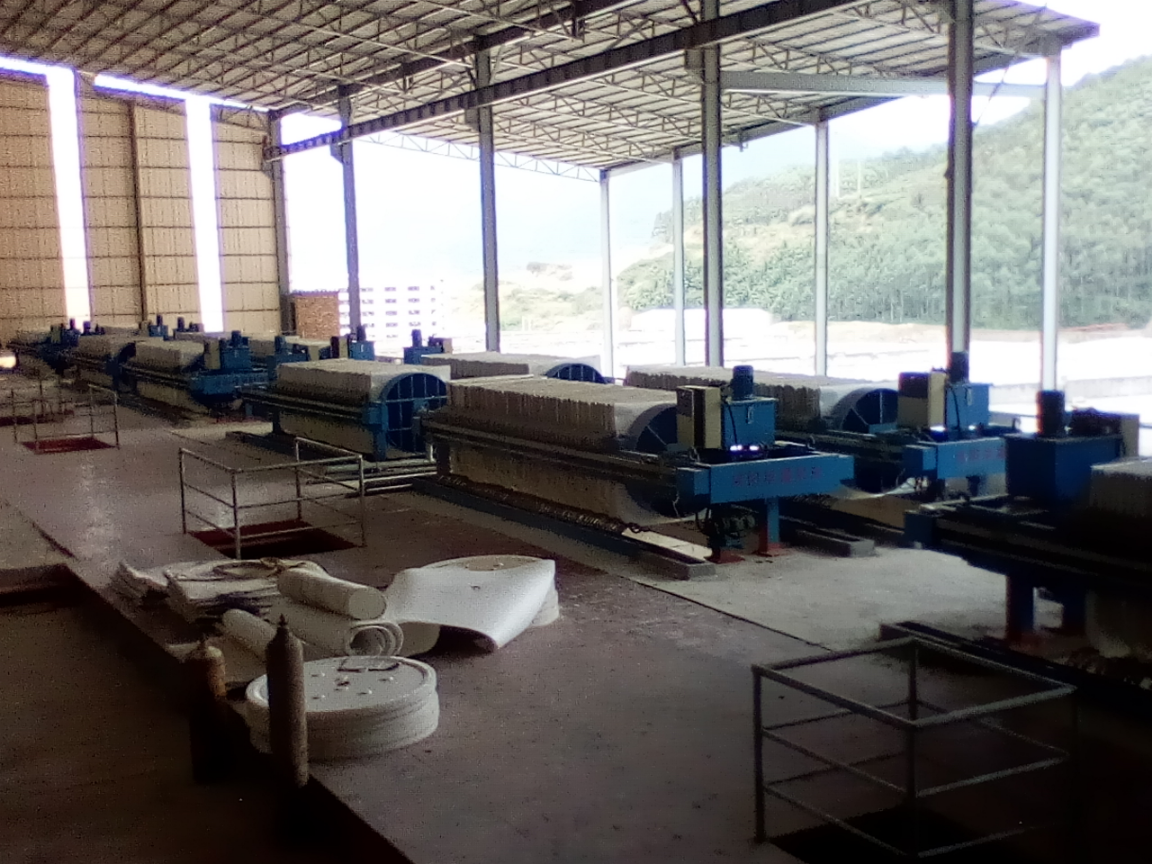

西安压滤机使用现场

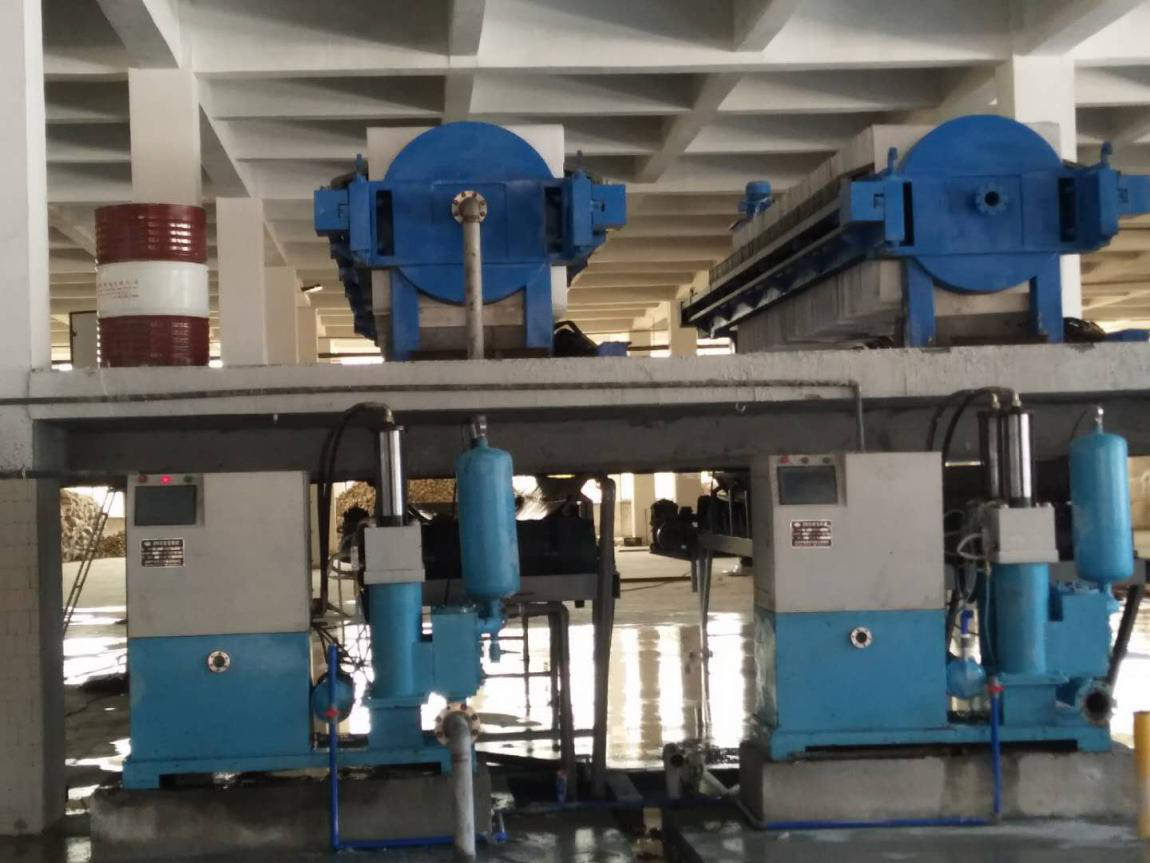

西安压滤机使用现场 蓝色的泵为我公司生产的智能进料泵 可视窗口操作
西安压滤机使用现场

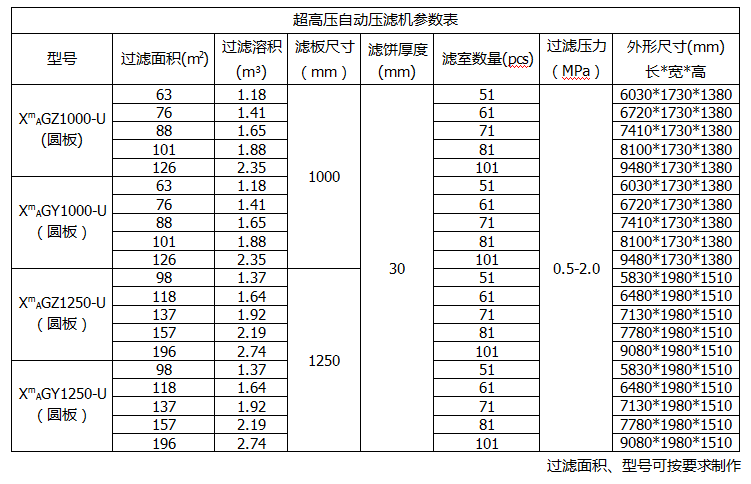

西安压滤机选型参数
