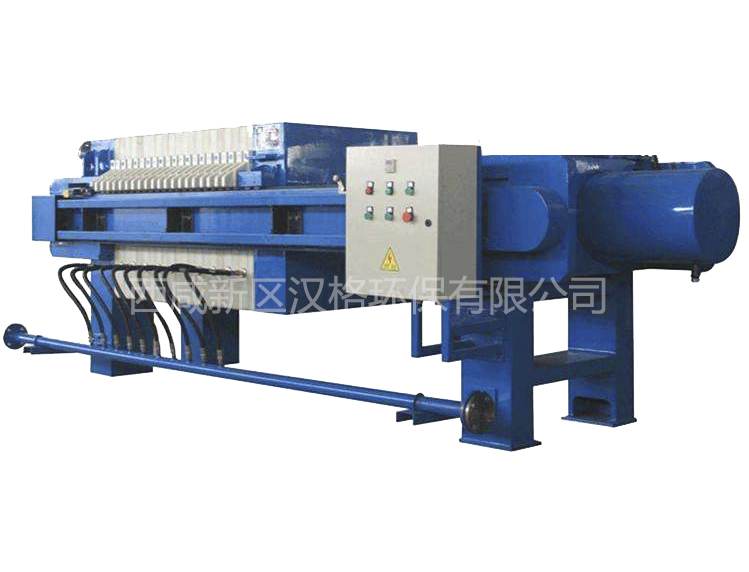

液压压紧板框式压滤机构成：
(1)主机部分
主机由两根横梁，其两端分别固定在止推板1和液压缸座11的两侧面，构成机架。在左右横梁8上垂直搁置、依次排列着由滤框3、滤板4、滤布5组成的若干滤室;并可沿横梁作水平方向移动。压紧板7与活塞杆9铰接。由液压缸活塞驱使前后移动，压紧滤框、滤板，达到液压工作压力后，旋转锁紧螺母10锁紧保压。再关闭电机，即可进料过滤。
(2)液压部件
液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等组成。
液压用油需经20μm孔径过滤，加油至液面线上限，电动机驱动油泵，压力油经电磁阀进入液压缸;推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。
(3)电气元件 电气元件安装在油箱右侧，操纵元件安装在油缸座右侧。
