一、洗煤泥浆压滤机工作原理介绍
电气控制部分是整套系统的控制中心。它主要由电源断路器、可编程控制器PLC、触摸屏、中间继电器、按钮开关及信号指示灯等组成。
自动压滤机工作过程的转换是靠PLC内计时器、计数器、中间继电器和PLC外部的限位开关、压力继电器、控制按钮等的转换而完成的。过滤工作流程可分为压紧、保压、进料、预反吹、压榨、反吹、撤压榨、卸压、松开、取板、拉板等，其流程图如下 :
1)
卸压: 当投料过滤及处理过程完成后, 选择开关调至“自动”位置, 按一下“自动松”
开按钮高压泄荷阀(YV-)将油缸内的高压油排泄掉,以防止压紧板松开时液压系统受冲击,泄压时间由PLC控制,当延时时间达到后,压滤机自动转入压紧板松开状态。
2)
松开:油泵电机M启动,松开阀接通电源,液压站往油缸前腔供油,活塞杆带动压紧板后退, 滤室被打开,卸料过程开始;当压紧板碰到限位开关后,断开电源松开停止，压滤机自动进入取拉板状态。
3)
取拉板:小车开始取板，到位后压 力继电器动作, 拉板车后退阀断开电源，拉板车前进阀接通电源小车开始拉板，如此自动循环直至卸完料，小车限位动作，取拉板停 止。
4)
压紧:取拉板终位停止后, 压紧阀接通电源,液压站往油缸高压腔供油, 活塞杆推动，压紧板将滤板推动开始压紧, 当滤板与止推板接触时,系统压力上升,当达到给定上限值时压滤机自动转入保压状态。
5) 补压:在保压状态下由于泄漏等原因会使压力逐渐下降,当其下降到压力下限时，压滤机油泵电机自动启动，压紧补压，使压力表恢复上限值。
6) 详细内容请看电气原理图。
二、液压煤泥压滤机操作使用说明:
本机组具有高优化自动控制程序,整个控制过程分为手动和自动, 在普通压滤流程时，电控箱面板上的选择开关打到“过滤”“自动”时,按一下“自动压紧”按钮, 机组自动进入压紧、保压、进料等流程, 这期间如果不按“急停”按钮, 那么整个流程不停的循环。若中途按下“急停”按钮,那么解除急停, 按一下“运行启动”、再次按动“自动压紧”按钮,刚才从哪里中断就从哪里继续进行运转。若按一下“自动松开”按钮,那么压滤机将会从卸压、初松、滴液等往下进行。
在需要进入洗布流程时需将选择开关打到“洗布”位置，然后按一 下“水洗启动”按钮进入洗布流程。运行过程中如需暂停, 拉一下暂停绳当前状态会暂停，再拉一 次继续运行。如遇紧急状况，按下急停,解除后按一下“运行启动”，再按“水洗启动”那么从刚才停的位置继续运行。选择开关打到“动”时，可以单独控制某一个动作，如想压紧就按住“自动压紧”按钮 , 想让卸料小车前进就按住“取板”后退按住“拉板”即可。
我公司压滤机特点：
1，结构合理简单，结实耐用。
2，滤板采用高分子聚丙烯纯料压制而成，具有耐高压、高韧性、滤水快等特点。
3，进料压力高，工作效率高，滤饼含水率低，单位产量高，寿命长。
4，自动化程度高，可自行编制控制器程序，能够实现远程自动控制。
优势:
普通厢式压滤机进料压力只能在0.6-0.8MPa.超出这个压力滤板就会承受不了，但是高压圆板压滤机进料压力可以增加一倍，就是说可以达到1.6MPa 后对过滤板也没有影响，根据客户要求还可以做到能承受更大压力，对含水率要求比较低的物料可以好的。
坚固耐用，过滤压力高，处理速度快，较快20分钟榨一次泥。可装置自动拉板小车卸泥，自动翻板。
公司介绍
陕西华星佳洋装备制造有限公司位于陕西省西咸新区秦汉新城，我公司是生产压滤机的专业制造商，主要产品全自动压滤机，厢式压滤机，板框压滤机，TCYL系列高压液压压滤机和自动系列自动压滤机以及各种型号的压滤机专用泵。其中自动系列自动压滤机是一种间歇式的加压过滤设备，用于固液分离，产品广泛应用于洗沙、石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域，并取得了良好的社会效益。
熟练的技术队伍和稳健的决策层，使企业得以持续展。公司占地面积23000㎡,拥有现代化生产厂房4座,生产总面积约10000㎡, 精湛的生产设备30多台,年生产能力在1000台以上;公司现有员工100多人，其中高级职称十多人,生产制造技术人员60多人,售后服务人员10多人,现已形成专业设计制造加工,产品检验,销售服务一条龙的生产管理体系,有效的保证了产品的质量和产品的售后服务。全国服务热线：13891481115

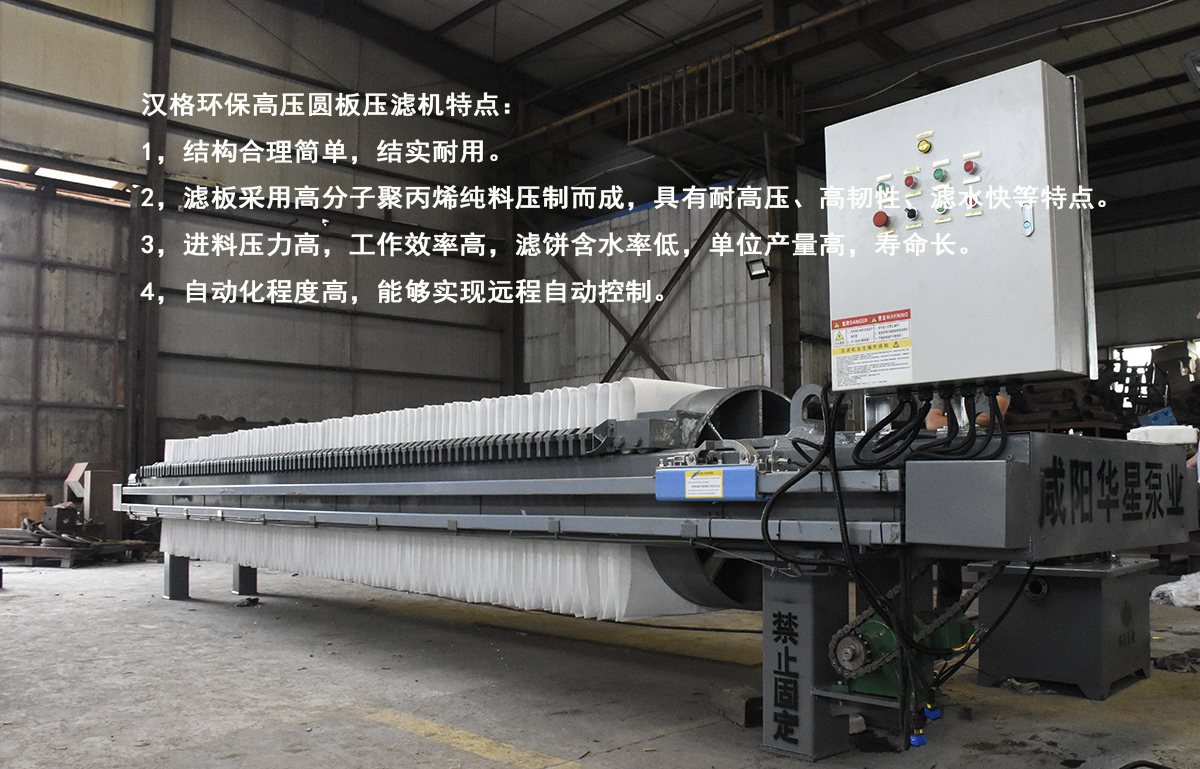

我公司压滤机特点：
1，结构合理简单，结实耐用。
2，滤板采用高分子聚丙烯纯料压制而成，具有耐高压、高韧性、滤水快等特点。
3，进料压力高，工作效率高，滤饼含水率低，单位产量高，寿命长。
4，自动化程度高，可自行编制控制器程序，能够实现远程自动控制。
优势:
普通厢式压滤机进料压力只能在0.6-0.8MPa.超出这个压力滤板就会承受不了，但是高压圆板压滤机进料压力可以增加一倍，就是说可以达到1.6MPa 后对过滤板也没有影响，根据客户要求还可以做到能承受更大压力，对含水率要求比较低的物料可以好的。
坚固耐用，过滤压力高，处理速度快，较快20分钟榨一次泥。可装置自动拉板小车卸泥，自动翻板。
公司介绍
陕西华星佳洋装备制造有限公司位于陕西省西咸新区秦汉新城，我公司是生产压滤机的专业制造商，主要产品全自动压滤机，厢式压滤机，板框压滤机，TCYL系列高压液压压滤机和自动系列自动压滤机以及各种型号的压滤机专用泵。其中自动系列自动压滤机是一种间歇式的加压过滤设备，用于固液分离，产品广泛应用于洗沙、石油、化工、染料、冶金、制药、食品、造纸、洗煤及污水处理等各种需要进行固液分离的领域，并取得了良好的社会效益。
熟练的技术队伍和稳健的决策层，使企业得以持续展。公司占地面积23000㎡,拥有现代化生产厂房4座,生产总面积约10000㎡, 精湛的生产设备30多台,公司现有员工100多人，其中高级职称十多人,生产制造技术人员60多人,售后服务人员10多人,现已形成专业设计制造加工,产品检验,销售服务一条龙的生产管理体系,有效的保证了产品的质量和产品的售后服务。全国服务热线：13891481115
华星佳洋压滤机和压滤机专用泵产品

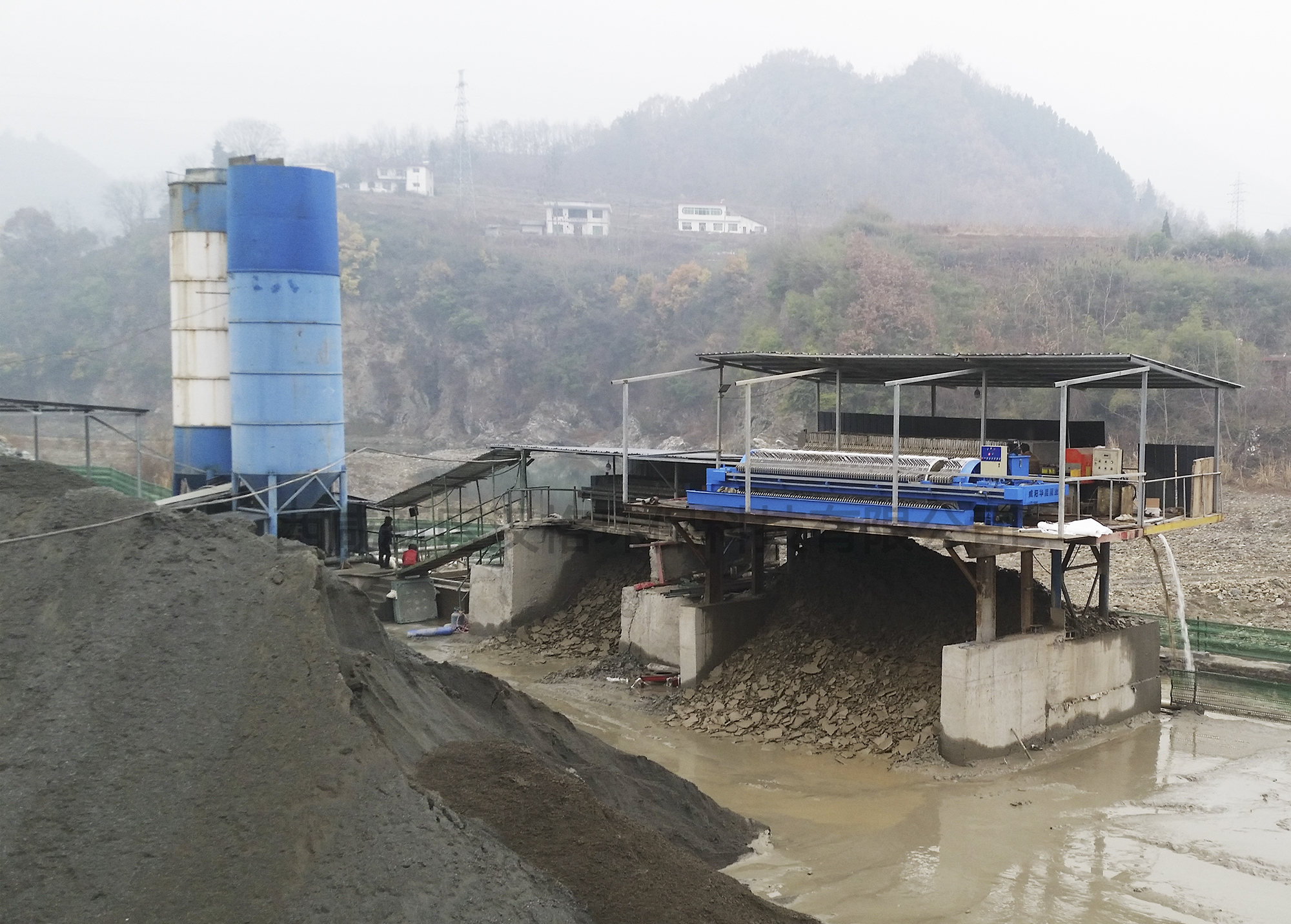

洗沙现场

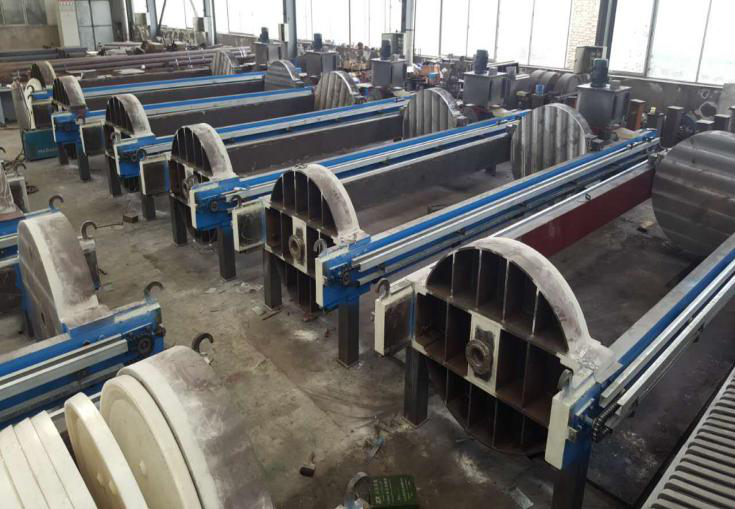

压滤机生产厂家

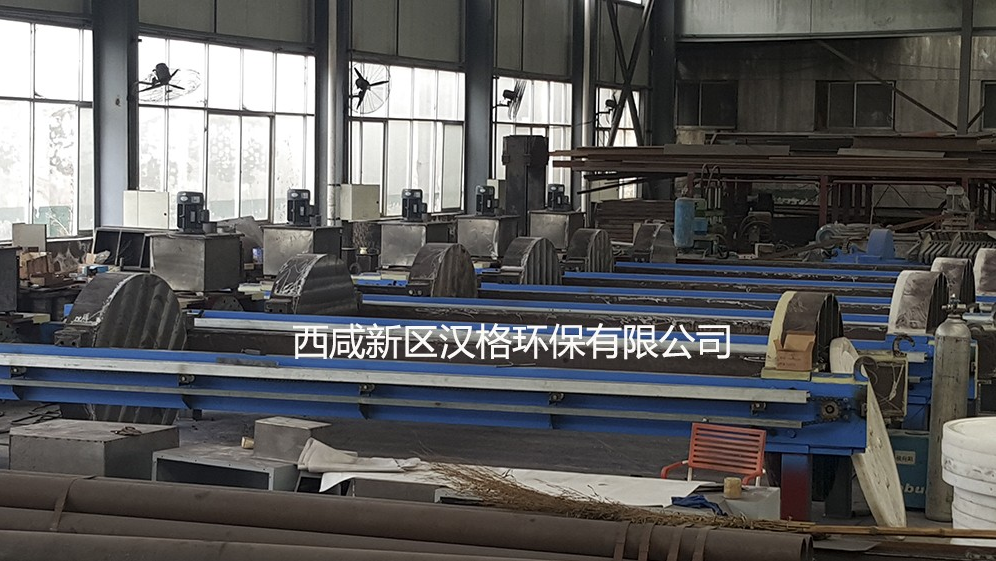

压滤机生产厂家

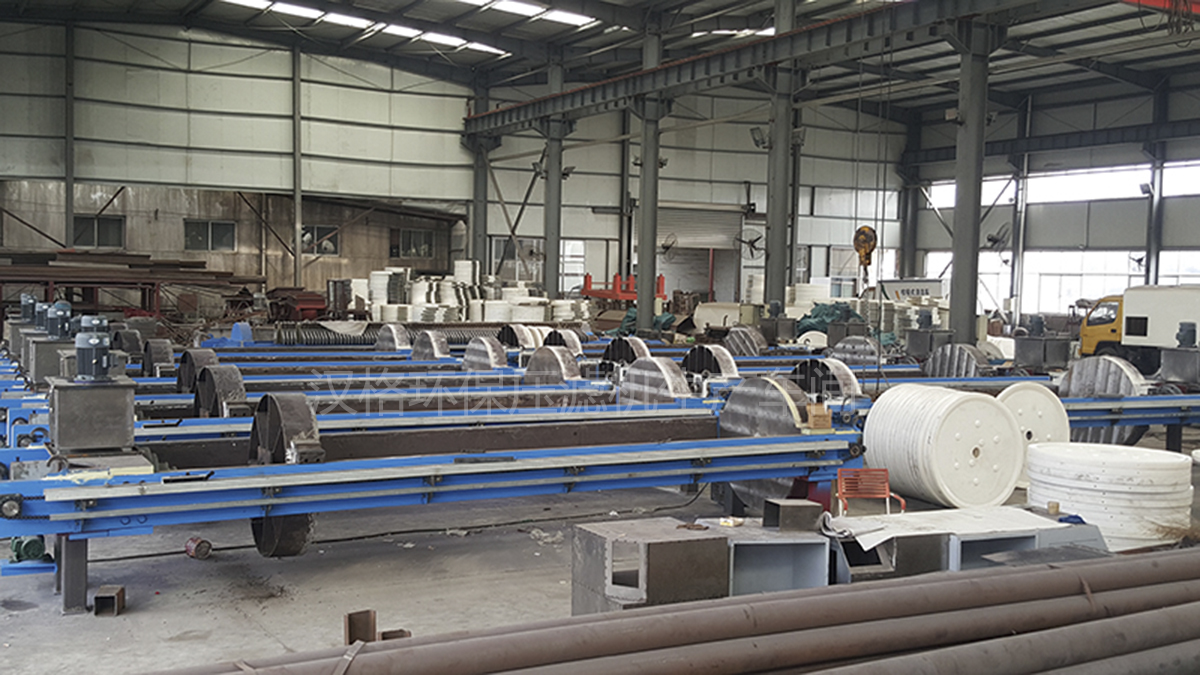

压滤机生产厂家
压滤机生产厂家

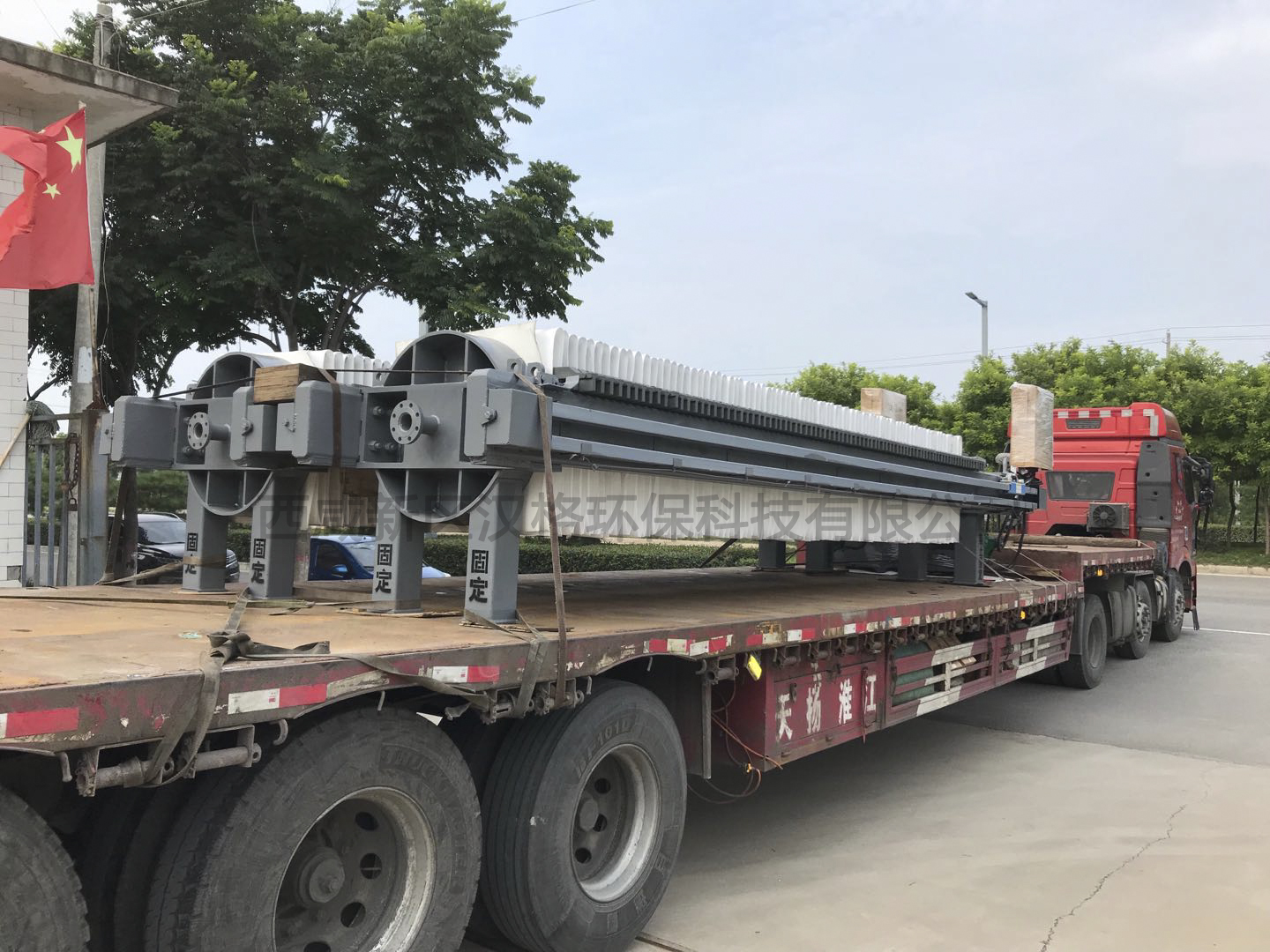

发货图片

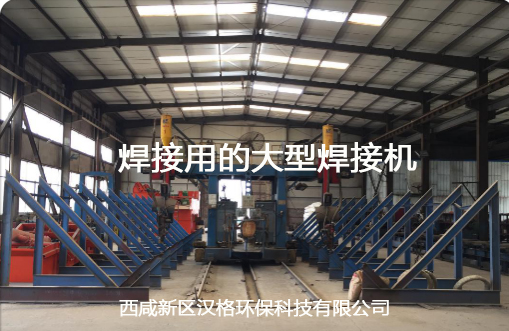

焊接用的大型焊接机

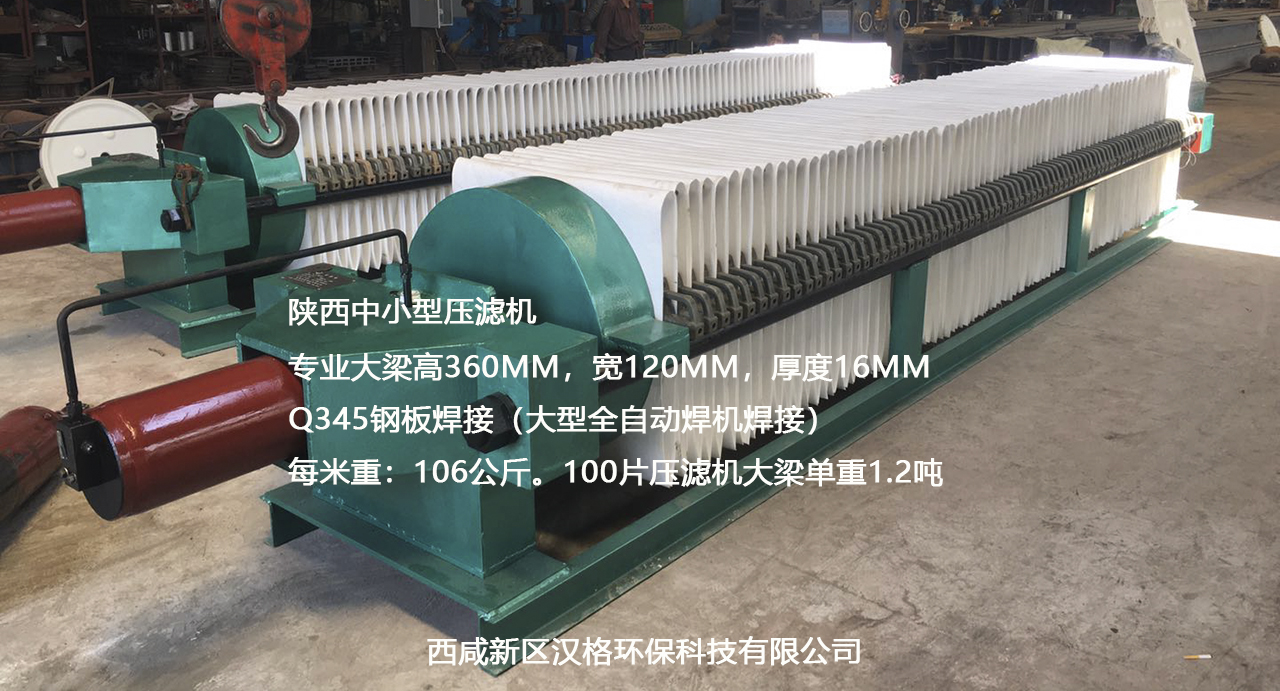

陕西压滤机

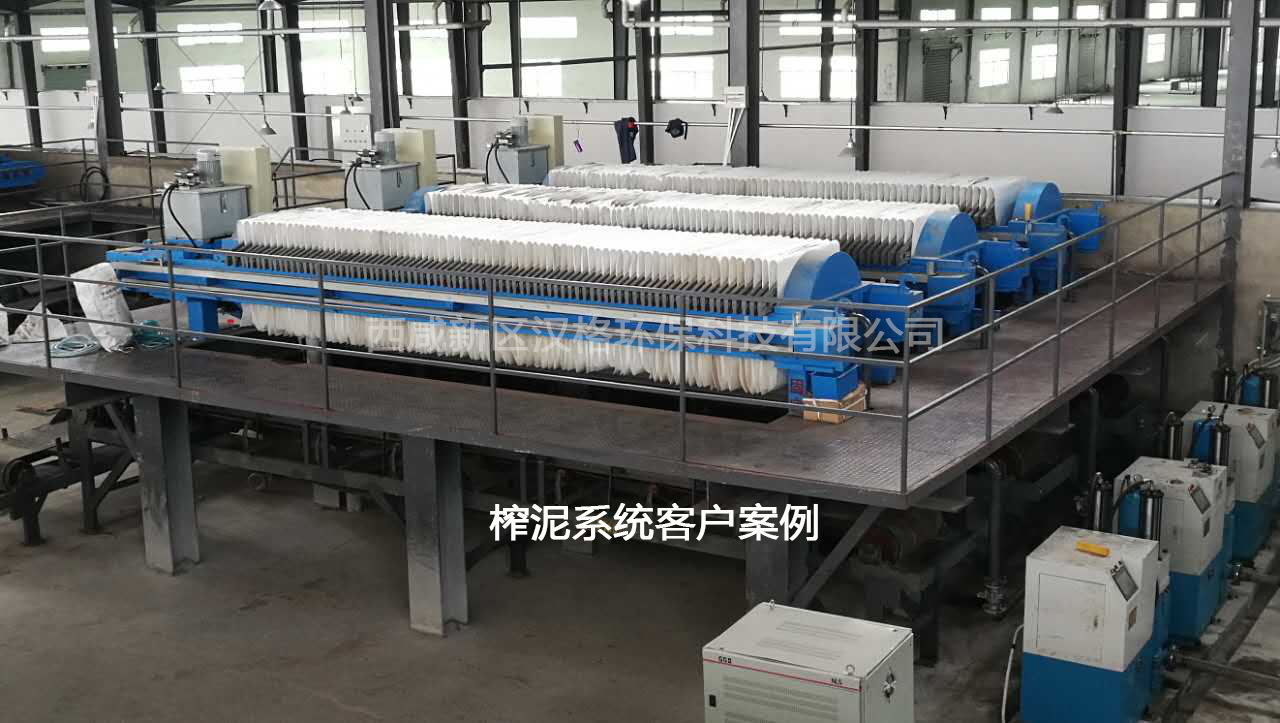

客户案例
