板框压滤机滤板的被过滤物引起的。过滤物中含有坚硬，体积大的固体颗粒，也会造成压滤机滤板容易破损。在过滤过程中，这样坚硬而且体积的固体颗粒_会在虑室中存积起来，随着固体颗粒物越来越多，各种坚硬的颗粒堆积在一起，加上压滤机自动向滤板提供一个对滤饼挤压的力，大家都知道力的作用是相互的，加上坚硬的颗粒在滤室中不均分布，这样也会造成压滤机滤板容易损坏。

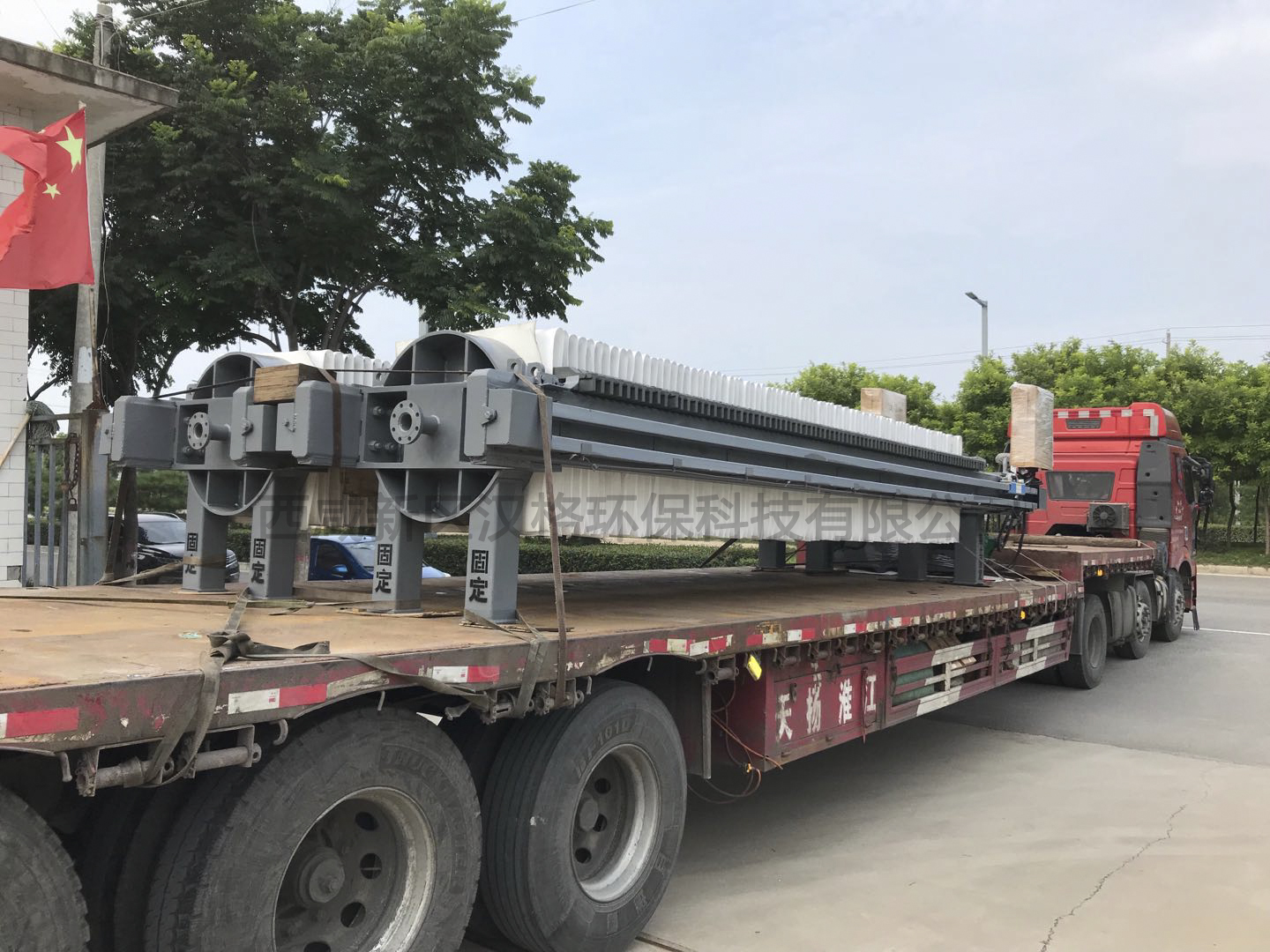

咸阳板框压滤机
咸阳板框压滤机
板框压滤机损毁造成滤板的受力不均，压滤机自身的压力将滤板压毁。这里所说的损毁是只在压滤机使用过程中，滤板在不经意间，将滤板的压变形，凹凸不平，或滤板边缘和凸台高度不一致，或边缘直接有磨损等。以上这些有损毁的滤板是不容易看出来的，如果将这样的外形看上去病并没有损毁的滤板与别的滤板一起使用，在压滤机运行过程中，设备向滤板提供强大的压力，而且时间也很长，这样难免会造成别的滤板大量或长期损毁。
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布 上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一轮工作循环。
板框压滤机属于单机自动化设备。现场安装配电柜，设备本身配置电控箱。煤泥系统生产设备的操作步骤：当煤泥浓缩机的扭矩值达到设定要求，调度室启动浓缩机 底流泵，将煤泥输送到压滤车间的煤泥桶（压滤机入料桶）。每台压滤机需配1名操作工人，按设备的工艺顺序操作控制箱上的相应按钮，完成压滤机的压紧、入 料、进气、反吹、拉开、排料、压紧的各个运行环节，完成每一个压滤循环。该设备是集电、液、气于一体的自动化设备，运转环节多，对操作工人的操作水平要求高。现场使用中存在的问题包括：压滤机的入料压力、液压缸的压力等重要信息调度室无法显示。（1）现场入料管的压力显示不准；（2） 压滤机滤液槽的液位及滤板是否喷料等运行情况调度室无法检查；（3）压滤机在运行过程中，操作和检查人员存在危险；（4）不同的操作工人，设备的运行状态 差异较大。
板框压滤机的改进：
（1）增加通讯模块，通过以太网通讯到调度室电脑实现现场和调度室的链接；
（2）增加模拟量模块，实现模拟量数据的传输；
（3）压滤机入料管上增加压力变送器，解决在入料时由于厂房震动造成压力表指针晃动幅度大带来的误报信号；上位程序通过编程增加延时或计算平均值等手段过滤误报信号；
（4）压滤机的油缸增加压力变送器，增加报警保护；
（5）滤液集水槽上部设液位探杆，通过滤液水对探杆的通断来控制入料的完成；
（6）压滤机设备上部增加摄像头，便于调度员监控压滤机的工作状态（主要是监控板压在入料时是否喷料和滤液水水流情况及拉板是否正常）；
（7） 增加掉板保护（用钢丝绳将板压的滤板穿起，钢丝绳连接有行程开关，当滤板掉落或者倾斜时动作钢丝绳报警）和人身安全保护（在入料软管和液压站油管处增加了红外线探头，防止工人靠近板压危险区域）；
（8）调度室内设压滤机生产运行监控界面。画面中分别显示了板压的工作状态和各电控气动阀门的状态，如报警记录（可历史查询）以及“工艺参数”“报警参数”“，上次进料时间“”排板次数”等。同时增设了语音提示功能以及“紧急停止”按钮和“暂停”按钮。
板框压滤机改进后的使用效果：
（1） 通过对该设备以上各工艺环节的技术改造和完善，设备运行的自动化大幅度提高；
（2）随着系统内煤泥量的增加，煤泥浓缩机的扭矩达到设定参数，自动启动浓缩机底流泵将煤泥输送至压滤机入料桶；
（3）当压滤机入料桶液位满足入料要求，自动启动板框式压滤机；
（4）压滤机的压紧、入料、进气、压榨、排气、拉开、排料、压紧等一系列动作_实现自动运行；
（5）生产运行过程中，调度员可以通过观看摄像头，及时了解现场状态，包括滤液槽内水位的高低、板压的工作状态是否正常。还可以通过上位机监控界面的运行 参数，监控整个压滤设备的运行状态。当运行中出现故障，调度员可以通过语音提示得知，也可以通过摄像头发现，并及时通知检修维护人员处理故障；
（6）生产现场不需要设专门的操作工人，实现了该设备的无人化操作和运行，只需要巡视人员进行日常检查和维护。
