1000厢式压滤机详细信息：
1000厢式压滤机的工作原理板式过滤室由平板滤板和空心滤板组成。 滤布固定在板框上。 这是早期主压滤机的形式。 压滤机主要优点是更换滤布方便。 缺点是效率低，过滤效果不好，滤板容易坏; 箱式压滤机的过滤室由两个相邻的凹形过滤板组成。
1000厢式压滤机

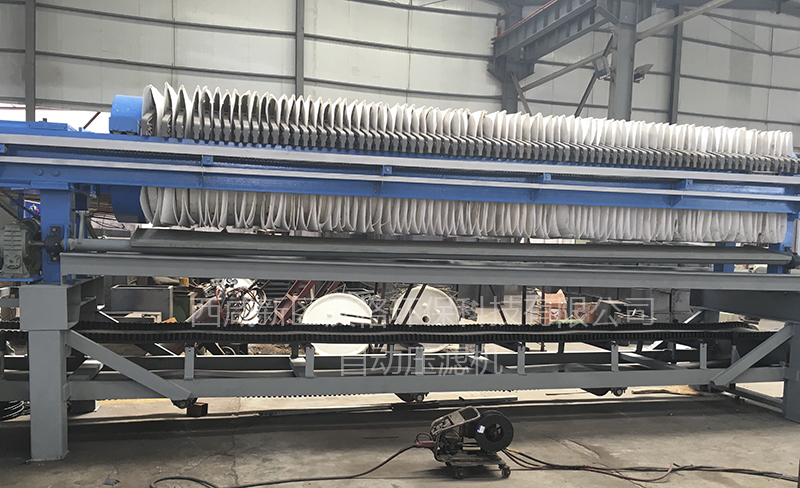

产品展示：
结构由三部分组成：
机架
机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。
1、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口(暗流结构还是滤液出口)。
2、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。
3、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。
压紧机构
手动压缩，机械压缩，液压压缩。
1.手动压缩：用螺旋式机械千斤顶推动压板，按压滤板。
2.机械压缩：压紧机构由电机(带先进的过载保护器)减速器，齿轮，螺钉和固定螺母组成。 压实时，电机向前旋转，驱动减速器和齿轮，使螺杆在固定螺母中旋转，推动压板按压滤板和滤框。 当压力越来越大时，电动机的负载电流增加。 当电流值设置为保护器时，达到较大的压力，电机切断电源并停止旋转，因为螺钉和固定线具有可靠的自锁螺旋角，可以可靠地保证压缩状态。 工作流程。 缩回时，电机反转。 当按下板上的压力块时，它会在接触行程开关时返回到停止状态。
3.液压压缩：液压压缩机构由液压站，气缸，活塞，活塞杆和活塞杆与压缩板连接，哈弗兰卡液压站结构组成：电机，油泵，安全阀(调节压力)换向阀 ，压力表，油路，油箱。 当按压液压机时，液压站供应高压油，由气缸和活塞形成的部件室充满油。 当压力大于压缩板的摩擦阻力时，压力板在压力下缓慢地压过滤板。 当紧固力达到安全阀设定的压力值(由压力表指针显示)时，按下过滤板，过滤器框架(板框架型)或过滤板(箱型)，安全阀开始 卸货 当电动机电源切断时，按压动作完成。 缩回时，换向阀正在反转，压力油进入气缸的杆腔。 当油压可以克服压板的摩擦阻力时，压板开始后退。 当液压是自动压力保持时，压力由电接触压力计控制，压力计的上限指针和下限指针设定为过程所需的值。 当压力达到压力表的上限时，电源当泵切断时，油泵停止供电。 由于油回路系统中可能发生的内部泄漏和外部泄漏，压力降低。 当压力降低到压力计的下限时，电源接通，油泵开始供油，当压力达到上限时，电源被切断。 油泵停止供油，该循环用于实现在过滤材料过程中确保压力的效果。
过滤机构
过滤机构由滤板，滤框，滤布和压力膜组成。 滤板的两侧都用滤布覆盖。 当需要压力膜时，一组滤板由隔膜板和侧板组成。 隔膜板在基板的两侧覆盖有橡胶隔膜，滤布覆盖在隔膜的外侧，侧板是普通的滤板。 材料从止推板的时间孔进入每个过滤室，由于孔径大于过滤介质(滤布)，固体颗粒被捕集在过滤室中，滤液从出液孔流出 在滤板下面。 当滤饼需要干燥时，除了用隔膜压制之外，可以使用压缩空气或蒸汽通过洗涤口，并且气流从滤饼中的水中洗掉以降低滤饼的水分含量。 滤饼。

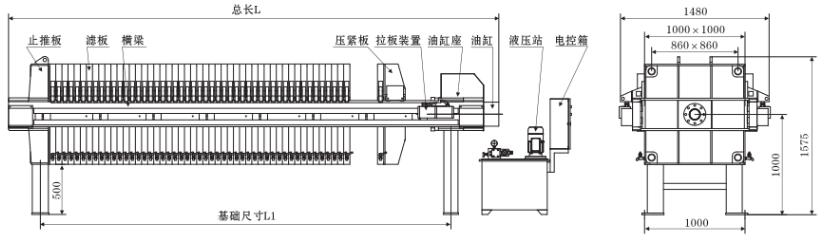

机械装配图：
