一、液压压滤机的结构由三部分组成：
机架；机架是液压压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。
1、止推板：它与支座连接将液压压滤机的一端坐落在地基上，厢式液压压滤机的止推板中间是进料孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口）。
2、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。
3、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。

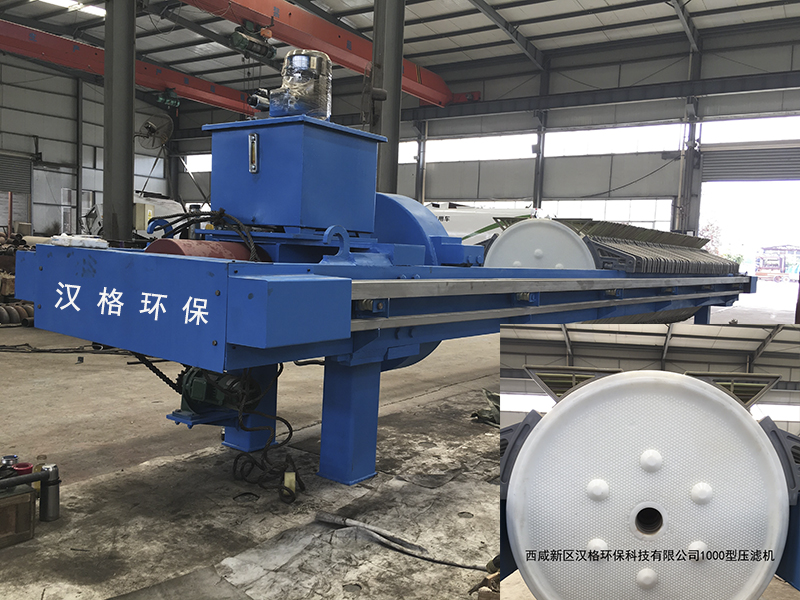

液压压滤机
液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有：电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值（由压力表指针显示）时，滤板、滤框（板框式）或滤板（厢式）被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。
过滤机构；过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的时料孔进入各滤室，固体颗粒因其粒径大于过滤介质（滤布）的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。
二、液压压滤机介绍：
液压压滤机的功能配置；手动压紧、电机压紧、自动液压压紧、自动保压、电气控制/电脑程控、自动拉板、自动接液翻板等。
液压压滤机的进料方式；中进料、或角进料、中上进料。明流出液、暗流出液。
液压压滤机压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连接的哈夫兰卡片液压站的结构组成有电机、油泵、溢流阀（调节压力）换向阀、压力表、油路、油箱。
三、液压压滤机的过滤方式：
滤液流出的方式分明流过滤和暗流过滤。明流过滤，每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。暗流过滤，每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通道，由止推板下方的出液孔相连接的管道排出。液压压滤机洗涤方式为滤饼需要洗涤时，有时流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。
四、液压压滤机的保养事项：
1、调试正常的液压压滤机方可进料工作，每班工作前要对整机作完全的检查。机械压紧传动部件及减速箱须加足润滑油；液压压紧复查油箱贮油量及液压站工作压力，液压油一般每年更换一次，更换时应对液压系统作—次较为完全的清洗，液压站工作压力小于油缸的工作压力，但不能低于过滤压力允许值，过小会引起较大渗漏，过大会损坏机件。
2、禁止在滤板少于规定数量的情况厂开机工作，以免损坏机件。加料前检查滤板排列情况，滤布不能有折叠现象，防止发生较大渗漏；卸饼后滤板一定要紧靠压紧排列整齐。
3、待一切正常后方可压紧滤板加压过滤，过滤压力和过滤温度须在规定范围之内，过滤压力过高会引起渗漏，过滤温度过高塑料滤板易变形，加料时悬浮液要浓度均匀。不得有混杂物；卸饼后滤布及滤板须冲洗干净，不允许残渣粘贴在密封面或进料通道内，否则会影响进料畅通及滤板的密封性，从而相起因滤板两侧压力不平衡，导致滤板变形损坏。
4、滤布的选择一定要符合滤桨的过滤技术要求，新滤布制作前应先缩水，开孔直径应小于滤板孔径，配套滤板时布孔与板孔应相对同心，进料孔布简应贴紧筒壁，否则会造成，过滤不清，过滤速率低，布筒破裂，达不到预期过滤目的后果。
5、液压压滤机在压滤初期，滤波较混浊，当滤布上形成一层滤饼后滤液就会变清。如滤液一直混浊或有清变混，则可能是滤布破损或布孔与板孔偏差，此时要关闭该阀或停止进料更换滤布。滤板间允许有滤布毛细现象引起的少量渗漏。
6、移动滤板时，用力应均匀适当，不得碰撞、摔打，以免损坏密封面及滤扳手把。滤布使用一段时间后会变硬，性能下降，为此需作定期检查，若发现有变更影响过滤速率的现象，则可用相应低浓度的弱酸弱碱进行中和清洗，使滤布恢复功能，无法恢复则及时更换。
7、浆料、洗液或压缩空气阀门，须按操作程序启用，不能同时启用，隔膜挤榨时压缩空气压力不能超过过滤压力。
五、液压压滤机的技术参数：
请来电索取
