小型厢式压滤机
一、概念
小型厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成，滤布固定在板框上的，这是早期主要压滤机形式，而厢式压滤机的滤室是由相邻两块凹陷的滤板构成，主要优点是更换滤布方便，缺点是效率低、过滤效果不好、滤板容易坏。
二、组成部分
机架部分
机架部分是机器的主体，用以支撑过滤机构，连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。机器工作时，油缸体内的活塞推动压紧板，将位于压紧板与止推板之间的滤板、隔膜板、滤布压紧，以保证带有压力的料浆在滤室内进行加压过滤。
过滤部分
1.过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成，滤板、滤布与隔膜滤板的相间排列，形成了若干个独立的过滤单元──滤室过滤开始时，料浆在进料泵的推动下，经止推板上的进料口进入各滤室内，并借进料泵产生的压力进行过滤。由于滤布的作用，使固体留在滤室内形成滤饼，滤液由水嘴 (明流)或出液阀（暗流）排出(水嘴规格见附表一)。若需洗涤滤饼，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤；若需要较低含水率的滤饼，同样可从洗涤口通入压缩空气，穿过滤饼层，以带走滤饼中的部分水分(适用于Uk机型)。若从进气口通入压缩空气或高压液体，鼓动隔膜，对滤饼进行压榨，可进一步降低滤饼的含水率
2.在压滤机使用过程中，滤布起着关键的作用，其性能的好坏，选型的正确与否直接影响着过滤效果。所使用的滤布中，常见的是由合成纤维纺织而成，根据其材质的不同可分为涤纶、维纶、丙纶、锦纶等几种。
3.除此之外，常用的过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等，根据实际过滤要求而定。
三、工作原理
滤板的表面有麻点和凸台，用以支撑滤布。滤板的中心和边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上，由压紧装置压紧滤板。滤板之间的滤布起密封作用。

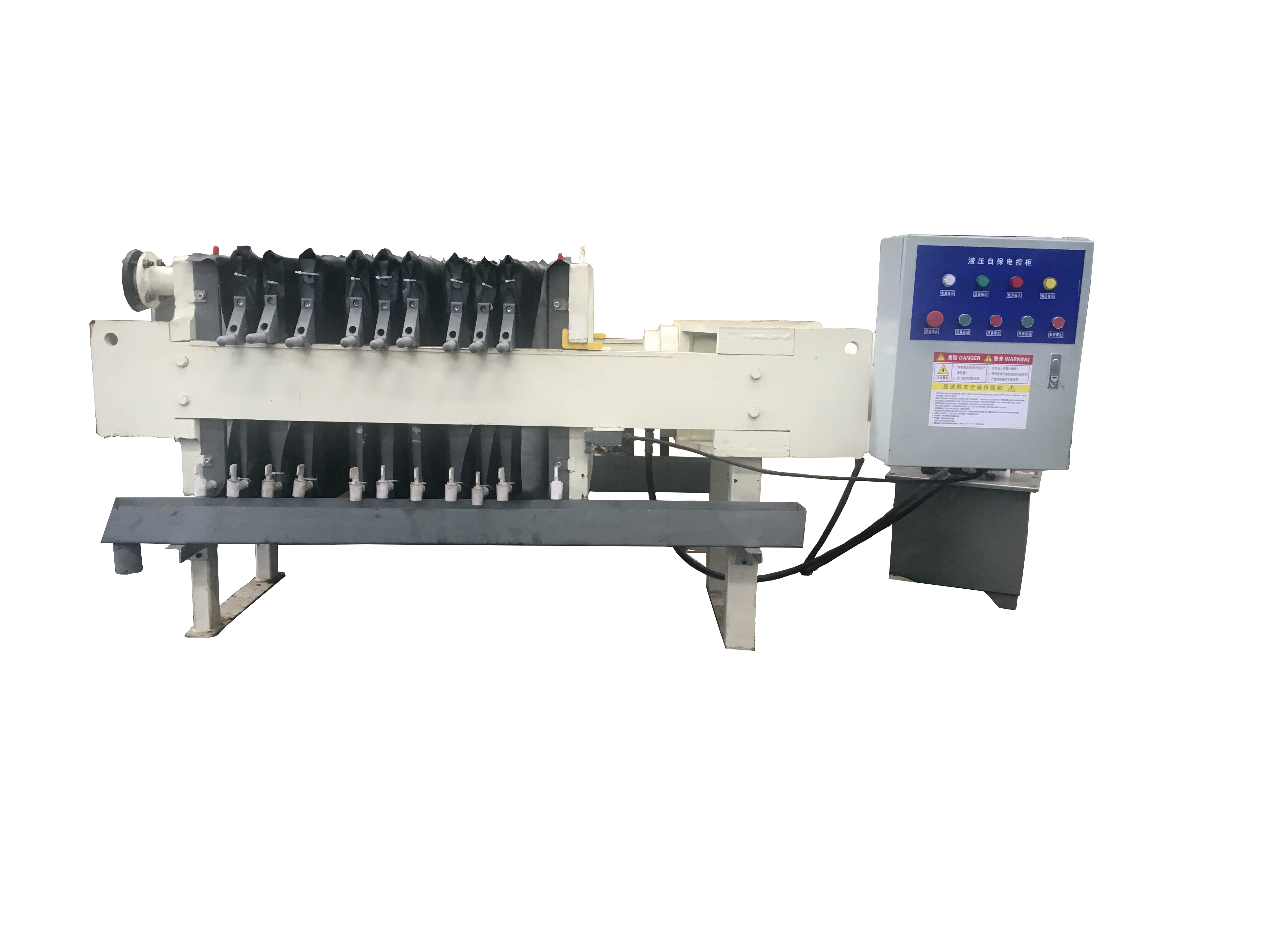

小型压滤机
