自动卸料板框

本文来源 : 西咸新区汉格环保科技有限公司 发布时间 : 2019-12-29 09:21

  自动卸料板框。压滤机是一种常用的固液分离设备,应用于工业生产已有悠久历史,它具有分离效果好、适应性广的特点,特别对于粘细物料的分离,有其独特的优越性,至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业,板框式压滤机将带有滤液通路的滤板和滤框平行交替排列,每组滤板和滤框中间夹有滤布,用压紧端把滤板和滤框压紧,使滤板与滤板之间构成一个压滤室。污泥从进料口流入,水通过滤板从滤液出口排出,泥饼堆积在框内滤布上,滤板和滤框松开后泥饼就很容易剥落下来,具有操作简单,滤饼含固率高,适用性强等优点;但传统板框式压滤机也存在较大的缺点,传统板框压滤机在过滤板装合或分离阶段,一般采用人工作业,即使是自动化的装合与分离也是使用拉板器进行逐个分离与装合,这样的工作方式既费时又费力,污泥板框压滤机本身的工作方式是间断运行方式,在拉板的过程中所消耗的时间接近整个工作时间的20%-30%,严重影响了压滤机的工作效率。

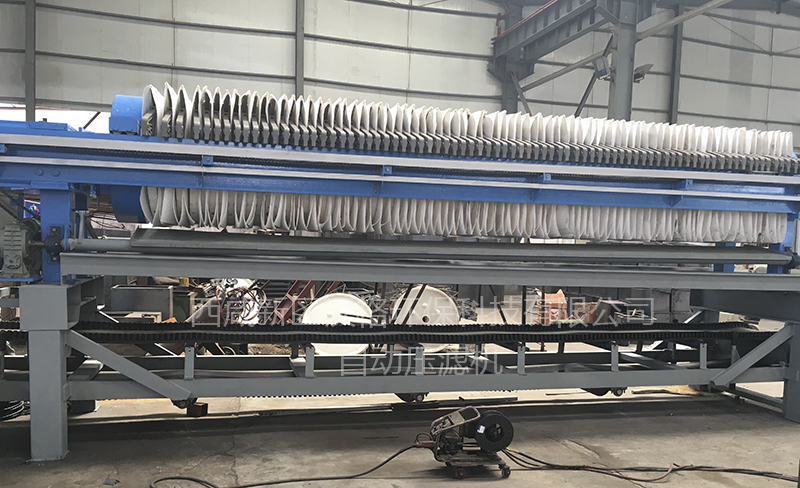

自动卸料板框压滤机
自动卸料板框压滤机

  为解决上述技术问题,本实用新型提供一种可连续工作的自动卸料板框压滤机。

  本发明提供了如下技术方案,一种可连续工作的自动卸料板框压滤机,包括过滤系统、液压传动系统、控制系统和接料小车,过滤系统包括移动滤板、固定滤板、连杆、挡液柱塞、左挡板、右挡板和导轨机架;左挡板、右挡板和两根导轨机架通过螺纹连接,移动滤板通过连杆相连接;移动滤板上镶嵌有八个挡液柱塞,每边各四个,挡液柱塞与固定滤板上挡液柱塞通孔同轴且直径相同;固定滤板通过螺纹固定于导轨机架之上,其上端设有两个外进液口,外进液口与外进液管相连;固定滤板两内侧滤框各开有两个内进液口,与外进液口通过挡液柱塞通孔相连通;移动滤板上挡液柱塞挡液一端固定于固定滤板,位置介于未工作一端进液口和上端外进液口之间。

  本实用新型进一步设置为,固定滤板上端内侧两内进液口为正锥形设计,固定滤板下端内侧内出液口为倒锥形。

  本实用新型进一步设置为,过滤系统的移动滤板通过四根连杆相连。

  板框压滤机移动滤板压紧装置在液压传动系统的牵引下移动与固定滤板接触压紧,此时固定滤板上端外进液口进液,由于移动滤板上挡液柱塞插入固定滤板上挡液柱塞通孔,使得未工作一侧的内进液口关闭,滤液从外进液口进入沿固定滤板工作端内进液口流入滤室,过滤后滤液从固定滤板工作端下面内出液口沿固定滤板外出液口流出,此时移动滤板下面的挡液柱塞挡住了固定滤板不工作的一侧内出液口,保证了出液正常进行,当滤室内废料达到饱和,停止进液,移动滤板压紧装置在液压传动系统的牵引下往另一侧移动压紧,此时之前工作的滤室被打开滤饼由于自身重力作用落入接料小车中,而与此同时压紧形成的另一侧滤室过滤工作也在进行,这样往复压紧分开,工作卸料同时进行提高了工作效率。
