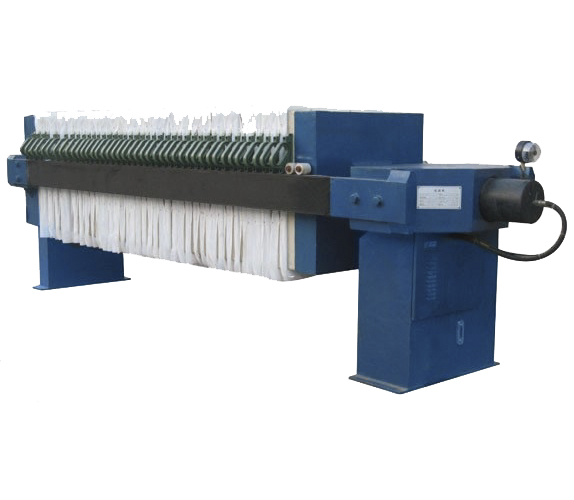

板框压滤机的结构组成部分
板框压滤机由交替排列的滤板与滤框构成一组滤室。其凸出部位用以支撑滤布，滤框和滤板的边角上有通孔，组装后构成完整的通道，能通人悬浮液、洗涤水和引出滤 液。板、框两侧各舍把手支托在横 梁上，由压紧装置压紧板、框。板、框之间 的滤布起密封蛰片的作用。由供料泵将悬浮液压人滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。
板框压滤机的滤室由一块平板滤板和一块中空滤框两部分组成，滤布固定在板框上。板框压滤机适用范围很广泛，结构较简单，主要是板与框的压紧和拉合，并且卸渣和清洗滤布都可以 实行全自动化操 作，在脱硫废水污泥处理系统中使用较为广泛。
板框压滤机的滤室结构是有些复杂的，想要弄清楚板框压滤机工作的具体过程，要清楚板框压滤机滤室的组成结构，这对于很多技术人员来说都是很需要的。
