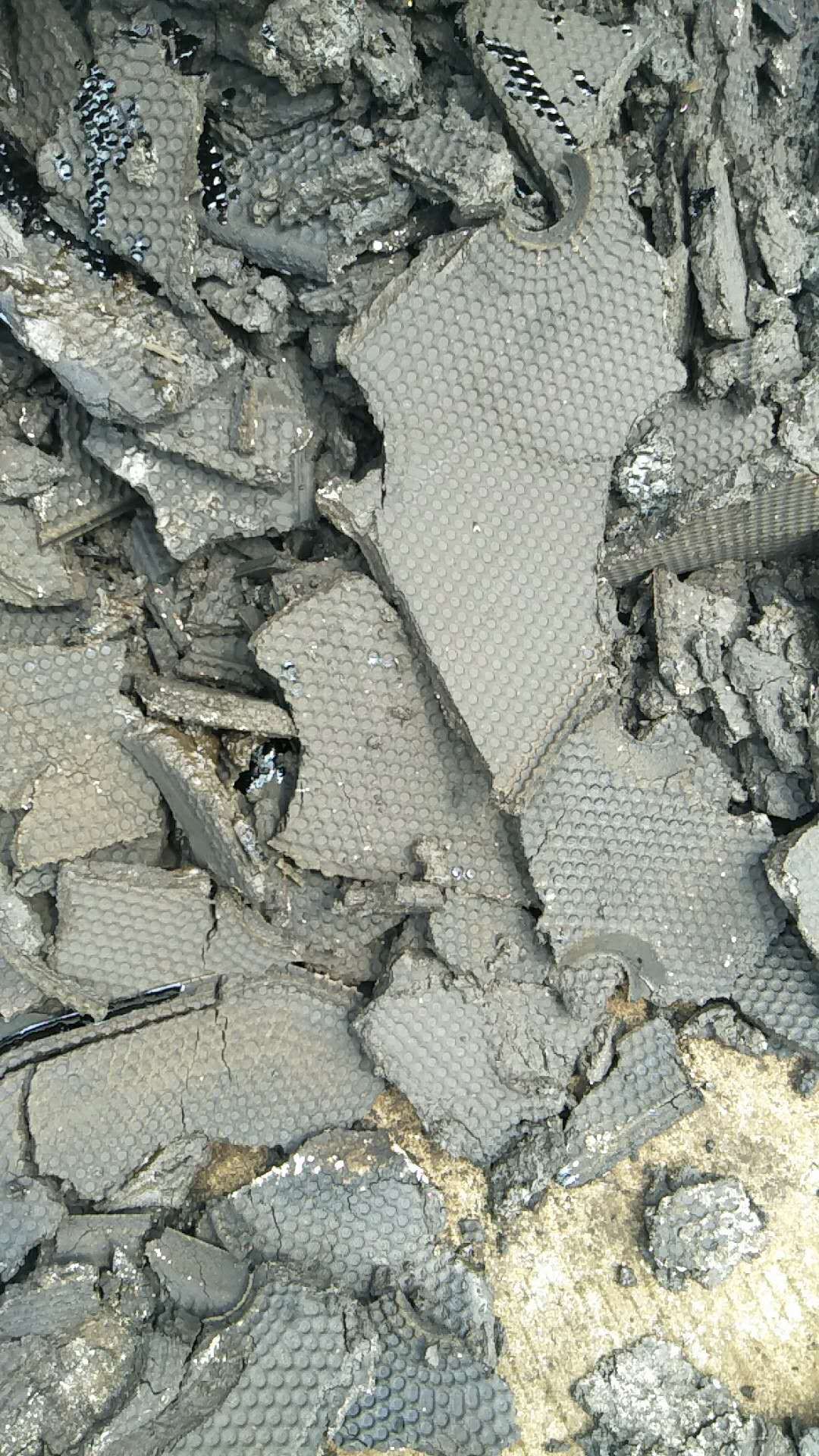

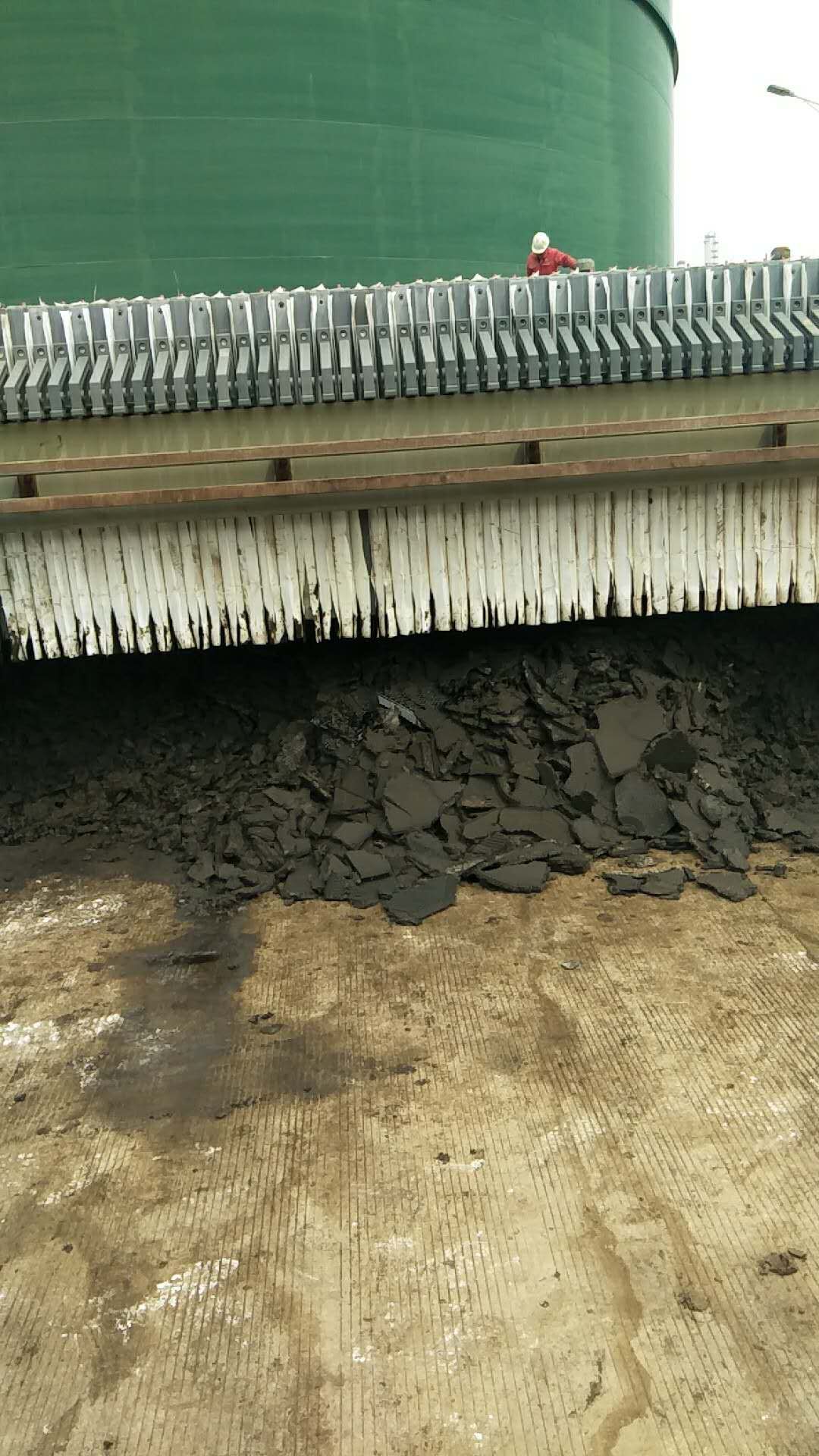

西安板框压滤机压滤效果图片。西安板框压滤机在滤板材质、结构形式、高效能过滤介质、分离效率、自动化水平、功能集成、产品质量和可靠性方面发展迅速，与欧洲发达产品性能差距越来越小，尤其是近五年时间， 高压 隔膜压滤机的研发成功，使得我国板框压滤机的生产数量跃居。随着对自然环境保护的日益重视，各种环保整治政策不断出台，环保域迎来了黄金发展期。作为一种污泥污水处理中 常用 的固液分离设备，在板框压滤机的市场发展前景十分可观。
脱水效果的好坏是鉴定板框压滤机质量的一个关键因素，如何板框压滤机进行脱水效果的检测，下面就来给大家简单介绍几种。
1、当板框压滤机压紧后，即可进行进料操作：开启进料泵，并缓慢开启进料阀门，进料压力逐渐升高至正常压力。如需要对滤饼进洗涤或风干操作，即可随后进行，如不需要洗涤或风干操作即可进行卸饼操作。
2、板框压滤机滤饼充满后，关停进料泵和进料阀门。开起洗涤泵或空压机，缓慢开启进洗液或进风阀门，对滤饼进行洗涤或风干。操作完成后，关闭洗液泵或空压机及其阀门，即可进行卸饼操作。
3、卸饼操作。具体的做法是：先关闭进料泵和进料阀门、进洗液或进风装置和阀门，然后按住操作面板上的“松开”按钮，活塞杆带动压紧板退回，退至合适位置后，放开按住的“松开”按钮，人工逐块拉动滤板卸下滤饼，同时清理粘在密封面处的滤渣，防止滤渣夹在密封面上影响密封性能，产生渗漏现象，至此一个操作周期完毕。
板框式压滤机是一种加压过滤间歇操作的过滤设备，它是由压紧部分，止推板、压紧板、横梁、组成一台机架，所有滤板和滤框交替叠合架在两根平等的支撑横梁上，所有滤板和滤框的相应部位上都有通液孔道，用于引入悬浮液或排出液体，所有滤板两侧都具有和滤框形状相同的密封面之间，滤布夹在板和框密封面之间，成为密封的垫片在滤板和框形密封面之内，支撑滤布的过滤面上布满沟槽，所有沟槽和排放滤液的通道相通，一台压滤机由许多个并联的滤室所组成，每个滤室的两侧均有阻止悬浮液中固相颗粒通过而允许滤液渗透的滤布层，这些滤板的总过滤面积代表压滤机所有的生产能力。
