板框式压滤机图片。板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧板压紧;机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧;液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质;压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。

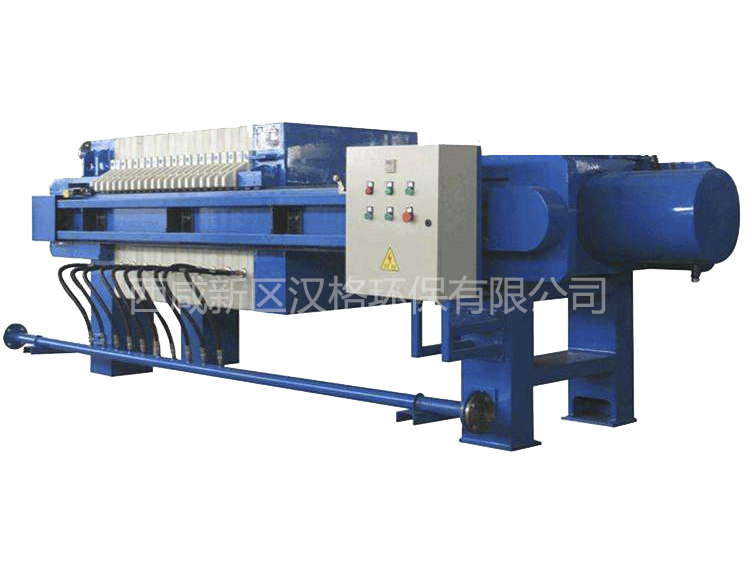

板框式压滤机图片
影响压滤机过滤效果的有压滤机的滤布，压滤机的滤板，除此之外，还有一个不可以忽视的因素就是压滤机中间的过滤介质。很多人都会忽视这一点。其实不然，如果压滤机单单是靠的滤布和滤板来过滤的话，压滤机自身再工作的时候就要给过滤液增加压力的，而且过滤液也会给压滤机的滤板和滤布一个压力，这样强大的压力别说是想要滤板滤布能完成过滤天任务了，肯定要被这强大的压滤机给压的变形，滤布破裂。
再过滤的时候其实真正负责过滤的成分是过滤介质，滤板支撑滤布，滤布的作用从专业的角度来讲确切的说应该是用来把滤饼和滤布分离开的装置。过滤介质是可以自己随意的更换添加的，但是究竟该选择什么样的过滤介质才能让压滤机发挥强大的过滤效果呢?再选择合适的过滤介质之前，我们先要知道我们的过滤液是什么样的，具有什么样的属性。过滤液的固体和液态都是以什么形式为主的。
过滤液里的固体部分究竟是什么材质的，大小是多少，密度是多少，其化学性质是什么样的，是酸性呢，还是显得碱性。这些是我们必须搞清楚的。我们的原则是，过滤介质的密度一定要比滤液中固态物体的密度要大，而且过滤介质中的介质一定不能和过滤液发生化学反应，并且要耐得住过滤液的高温。
板框压滤机为什么要用液压压力?
板框压滤机液压式压力系统产生的压力更能满足设备的需要。板框压滤机压滤机如果要保证其正常的工作，就需要过滤室保持密闭高压的环境，板框压滤机产生这一个必要条件的就是必须要有一个强大的压力，板框压滤机而压滤机以前的两种形式压力(既人力式压力和机械式压力)板框压滤机高时也只能达到78兆帕，而液压式压力产生压力范围一下提高了几十兆帕，板框压滤机大了满足压滤机开始发展的需要。它为压滤机大规模化铺平了道路。
板框压滤机液压式压力系统更加容易控制。液压式压力系统采用了全路段监控的作用，在液压油的每一个关键部位都设计了监控、检测的控制器，板框压滤机这些控制器可以很好了将压力时时刻刻转化成电子信号，板框压滤机这样就可以试想设备上微机控制系统与液压压力系统之间的互换与交流，板框压滤机从而达到了液压系统的容易控制。这也就为液压压滤机智能化、板框压滤机自动化创造了必要条件，为压滤机未来的发展提供了立足点。
板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔。板框两侧各有把手支撑托在横梁上，由压紧装置压紧板。过滤完毕，可通过清洗涤谁洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机写出滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
1.滤液流出的方式分明流和暗流。
明流过滤：滤液从每块滤板上的出夜空直接滤机流出的为明流式。
暗流过滤：所有的滤液会合起来流出的方式是暗流式。滤液收集是封闭的。
板框式压滤机主要应用于高粘度物料、不易卸饼的物料。板框式压滤机的压滤机方式有手动、液压、机械等。滤板拉开形式只有手动。
板框式压滤机的型号：320型、450型、630型、870型、1000型、1250型。
过滤面积：1平方到160平方;应用于：水玻璃、糖浆、果酱、食品等。
2.板框式压滤机的优缺点
板框压滤机的不足之处在于，滤框给料口容易堵塞，滤饼不易取出，不能连续运行，处理量小，工作压力低，普通材质方板不耐压、易破板，滤布消耗大，板框很难做到无人值守，滤布常常需要人工清理。
板框式压滤机的优点是：结构较简单，操作容易，运行稳定，保养方便;过滤面积选择范围灵活，占地少;对物料适应性强，适用于各种中小型污泥脱水处理的场合。
