结构组成
滤板与滤框:多采用高强度复合材料、不锈钢等材质制成,具有良好的耐腐蚀性和耐磨性。滤板表面通常设计有独特的沟槽,可有效增加过滤面积,提高过滤速度,且结构紧凑,安装方便,便于维护和更换。滤框则与滤板配合,形成容纳物料和滤饼的空间.

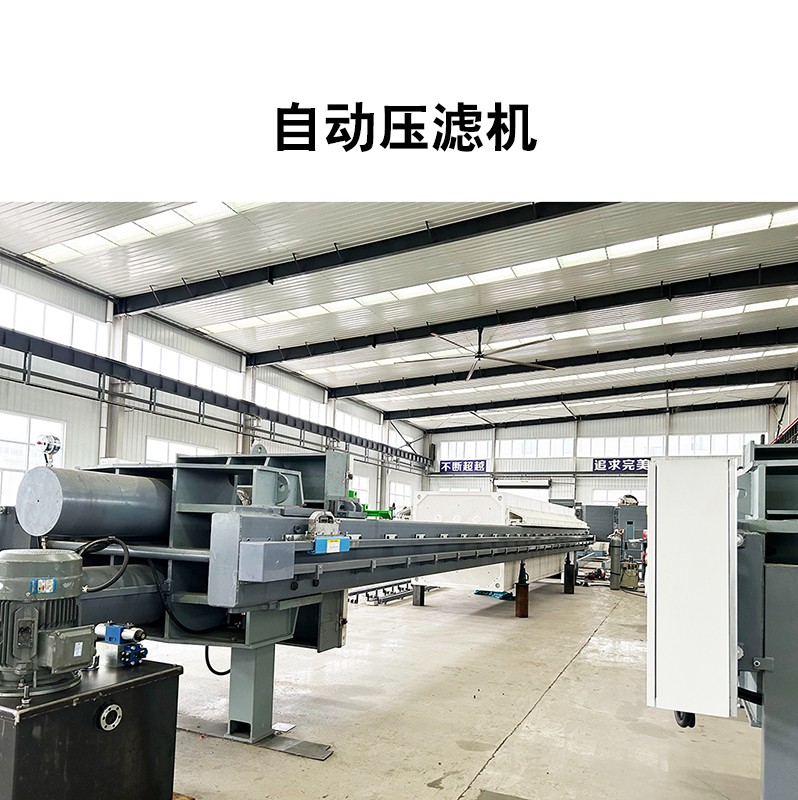

液压系统:作为设备的动力源,负责驱动压滤机的压紧和松开动作,为滤板提供足够的压力,确保物料在过滤过程中能够充分分离,保证过滤效果和设备的稳定运行。该系统采用先进的液压技术,实现快速压紧和松开,提高生产效率.

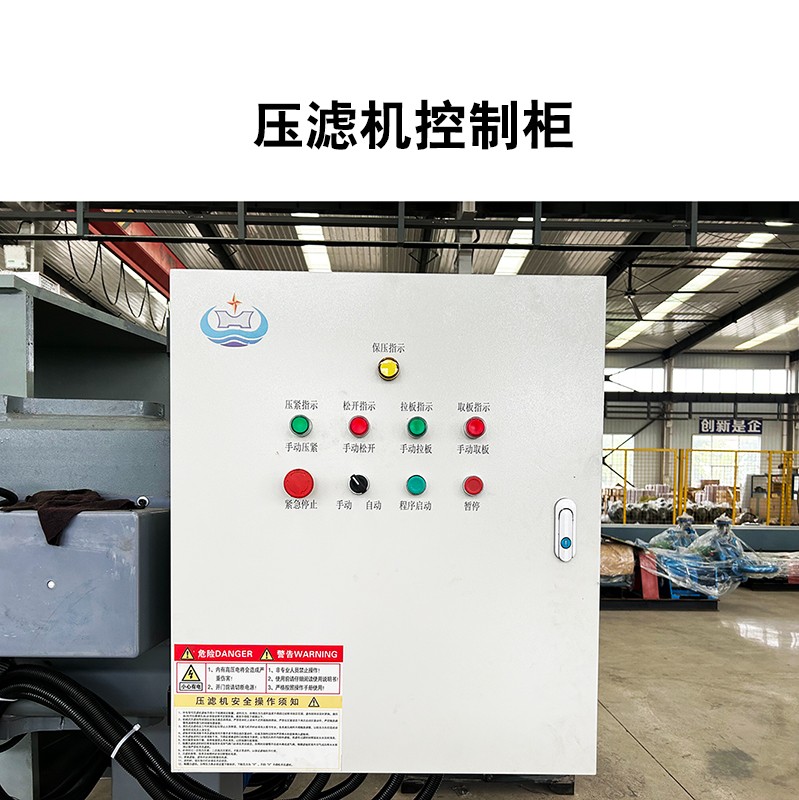

电气控制系统:是程控自动式压滤机的核心控制部分,主要由 PLC、电机、变频器、传感器等组成。通过 PLC 程序控制整个压滤机的运行,实现进料、压滤、卸料等过程的自动化操作和管理,同时具备故障检测和报警功能,可有效提高设备的可靠性和安全性,降低操作人员的劳动强度.
自动翻板系统:安装在压滤机滤板下方的一种集液装置,由低速电机通过联轴器带动翻板自动打开、关闭。当压滤机进料时,可收集滤板下方渗漏的部分液体,使其顺流到压滤机两边,再通过集液槽汇入集中池,防止液体流入过滤后的固体物料中,避免物料被污染,还可在冲洗滤布时,让洗液集中流出,减少工人劳动强度,更好地保护操作环境.
工作原理
程控自动式压滤机工作时,首先通过液压系统推动压紧板,使滤板与滤布紧密贴合,相邻滤板之间形成滤室。接着,进料泵将物料压入,物料从止推板进料孔进入各个滤室,在压力作用下,固体颗粒被截留 在滤室内,逐渐形成滤饼,而液体则透过滤饼和滤布,从出液孔排出机体外。在过滤过程中,控制系统会根据预设的程序和传感器反馈的信息,自动调节压力、控制进料速度等参数,确保过滤效果和设备的稳定运行。当过滤完成后,液压系统松开滤板,自动拉板装置将滤板依次拉开,滤饼自动脱落,完成卸料过程。如需对滤饼进行洗涤,可通过尾板上的洗液口通入洗涤水;若要吹干滤饼,则可从洗液口通入压缩空气.
技术特点
自动化程度高:采用 PLC 程序控制,可实现进料、压滤、卸料、滤布清洗等全过程的自动化操作,无需人工干预,大大提高了生产效率,降低了劳动强度,同时减少了人为因素对过滤效果的影响.
过滤效率高:配备高性能的滤板和滤布,过滤精度高,能够快速有效地分离固体和液体,形成的滤饼厚实且含水率低,可有效提高生产效率和产品质量.
运行稳定可靠:关键部件如液压元件、电气元件等均采用优质产品,确保设备在长时间运行中保持稳定,故障率低。先进的控制系统具备故障诊断和报警功能,可及时发现并解决问题,减少设备停机时间.
操作简便:设备的操作界面简洁直观,易于上手,经过简单培训即可熟练掌握操作方法,方便企业的日常使用和维护.
适应性强:能够处理各种不同性质的物料,如泥浆、化工原料、食品加工中的残渣等,可广泛应用于化工、石油、制药、制糖、冶金、食品、陶瓷、淀粉等多个行业的生产过程及各种工业废水和生活污水的净化处理1.
节能效果好:在运行过程中能耗较低,通过优化设计和智能控制,可有效降低能源消耗,同时减少废水排放,符合环保要求,具有较好的经济效益和环境效益.
应用领域
化工行业:用于过滤化工生产中的各种原料、中间体和成品,可有效去除杂质,提高产品纯度,保证化工生产的质量和稳定性,如在化肥、农药、染料、涂料等生产过程中的固液分离.
制药行业:在药品生产中,可对药液、药渣等进行分离和过滤,确保药品的质量和安全性,满足药品生产的严格要求,如抗生素、中药提取等生产环节中的过滤操作.
食品行业:可用于果汁、食用油、啤酒、乳制品等食品的过滤和澄清,去除其中的固体颗粒、杂质和微生物,提高食品的品质和口感,保证食品的卫生安全.
环保领域:在污水处理中,能够快速分离污水中的污泥和清水,使处理后的水达标排放或再次利用;还可用于垃圾渗滤液、工业废水等的处理,有效降低污染物含量,保护环境.
矿业领域:可对矿山开采中的尾矿和矿浆进行分离,实现资源的回收利用和环境保护,减少尾矿对环境的污染,同时还能回收其中的有用矿物,提高资源利用率.
选型要点
物料特性:考虑物料的粒度、粘度、浓度、腐蚀性等因素。对于粒度较小、粘度较大的物料,可选择具有特殊结构滤板或采用隔膜压榨功能的程控自动式压滤机;对于腐蚀性较强的物料,则需选用耐腐蚀材质的滤板和相关部件.
处理量要求:根据生产规模和处理量的大小来确定压滤机的规格和型号。一般来说,处理量大、过滤频率高的场合可选择大型号的压滤机或多台压滤机并联使用,以满足生产需求.
过滤要求:如果对滤饼的含水率、纯度等有较高要求,如污泥脱水后需要达到较低的含水率以便后续处理,则应优先选择具有隔膜压榨功能、能够实现深度脱水的程控自动式压滤机;如果对滤液的澄清度要求高,则需要选择过滤精度高、密封性好的设备型号.
操作环境:考虑设备安装场所的空间大小、环境温度、湿度等条件,选择合适的外形尺寸和结构形式的压滤机,确保设备能够正常安装和运行,并便于操作、维护和检修。
自动化程度需求:根据生产工艺和企业的实际需求,选择具有不同自动化程度的压滤机。全自动程控自动式压滤机能够实现全过程的自动化操作,但价格相对较高;而一些半自动或具有部分自动化功能的压滤机则成本较低,适用于对自动化要求不高或预算有限的场合。
