滤框和滤板的一个对角上分别开有圆孔,若干个滤框和滤板的圆孔重叠后组成两个通道,其中一个是悬浮液通道,另一个是滤液通道。滤框内侧上角设计有暗道与圆孔相通,滤板下角开设的暗道与板面排液沟槽相通,当板和框装合时在滤框两侧覆盖滤布,形成了可容纳悬浮液及滤渣的滤室。为了防止泄漏,常在滤板和滤框问用橡胶密封圈密封。

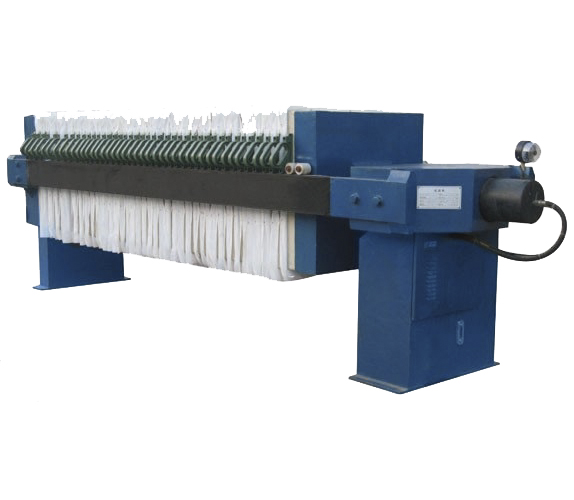

板框压滤机支架一端固定了一个不带沟槽和暗道的板,称为终板,过滤前,在终板一侧安装滤框,然后再将滤布覆盖在滤框的另一侧,再安装第二块板,接着再安装第二个滤框,如此循环将板和框装合在支架上,后用压紧装置将板和框压紧。此时,悬浮液通道与滤室相通,滤液通道与板上沟槽相通。在泵的作用下悬浮液进入滤室,滤液穿过滤布沿板上沟槽进入滤液通道流出,滤渣则被截留在滤室中,待框内充满滤饼后可通入清水洗涤滤饼,随后停止过滤。
板框压滤机的操作过程可分为装合、过滤、洗涤、卸渣、整理五个步骤。其主要优点有构造简单,过滤压力高,便于用耐腐蚀材料制造,操作灵活,过滤面积大,占地省,过滤面积可根据生产任务调节。其主要缺点是间歇操作,劳动强度大,产生效率低。
