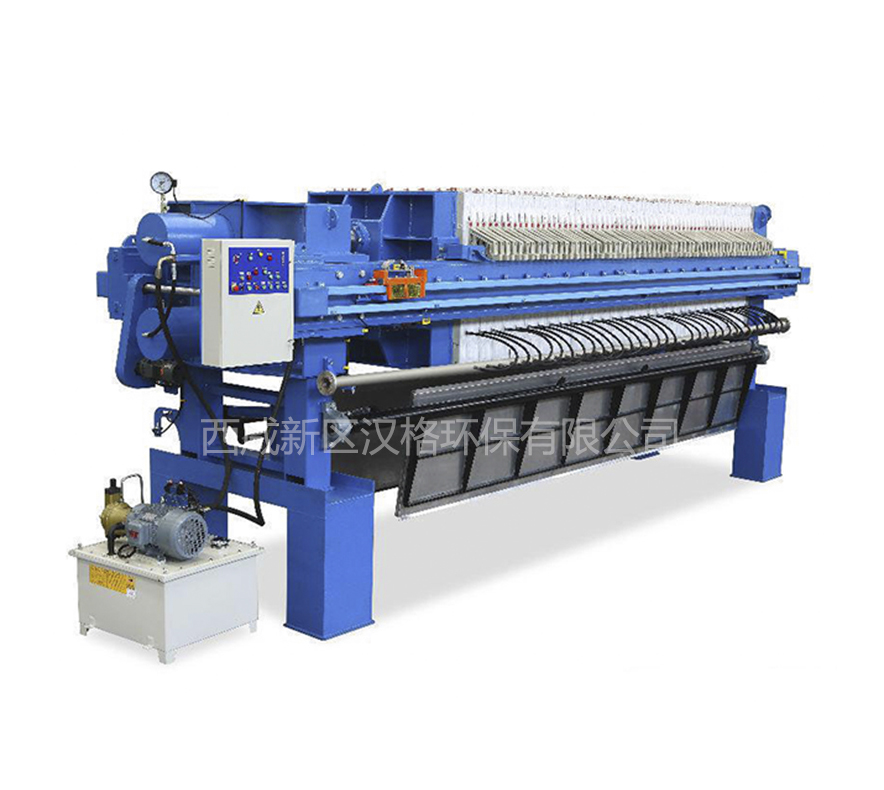

隔膜压滤机在压滤机的类型中可以说是应用的较为广泛的一种类型，主要是由滤板移动机构、机架、压紧部分、液压系统、过滤部分、电控系统后是卸料机构组合而成，每个部分、系统都是由若干个零部件构成，每个部件都有其非常重要的功能和作用，可以说是缺一不可。
我们可以通过隔膜压滤机机械剖析了解到，其设备的过滤部分主要由压滤机的过滤滤板组件和压榨滤板组件组合而成，在滤板上安装有滤布，我们知道滤布是压滤机中的重要的东西，这样可以形成一个滤室，而对于滤板移动机构而言其组成也主要包含了驱动链条以及液压马达，而压紧的部分则主要是由滑块、活动油缸座组成，而液压系统包括液压控制元件、高位油箱、液压执行元件、油泵等;电控系统由液压站油泵电机、电磁阀及料浆压缩空气管路电控阀门、电控柜、压滤机机械动作行程开关组成，对于卸料机构较为特殊，主要是由固定在滤板上的摆杆以及两个振动油缸组合而成。隔膜压滤机在这样的系统及部件组合后才可以实现压滤的功能提供压榨物料的动力。
