自动压滤机机械

时间：2020-12-25 15:06:41 点击：0次

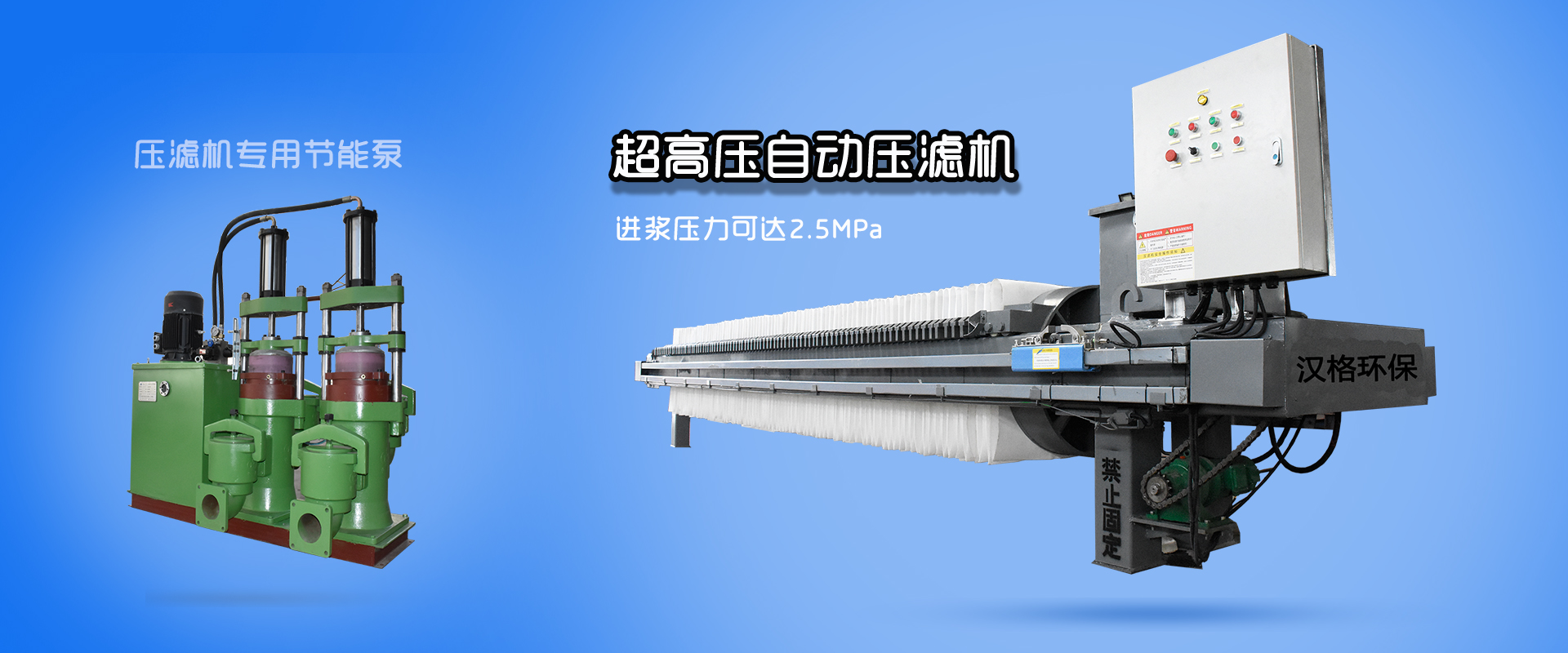

　　自动压滤机机械工作程序可概括为机头压紧、保压、过滤、机头松开、卸料，然后再机头压紧周期性地操作。自动压滤机主要由以下六大部分组成:支撑滤板并对滤板进行压紧的机架部分，对料液进行过滤的过滤部分，自动拉板部分，液压部分及电气部分，以及清洗部分具体结构。

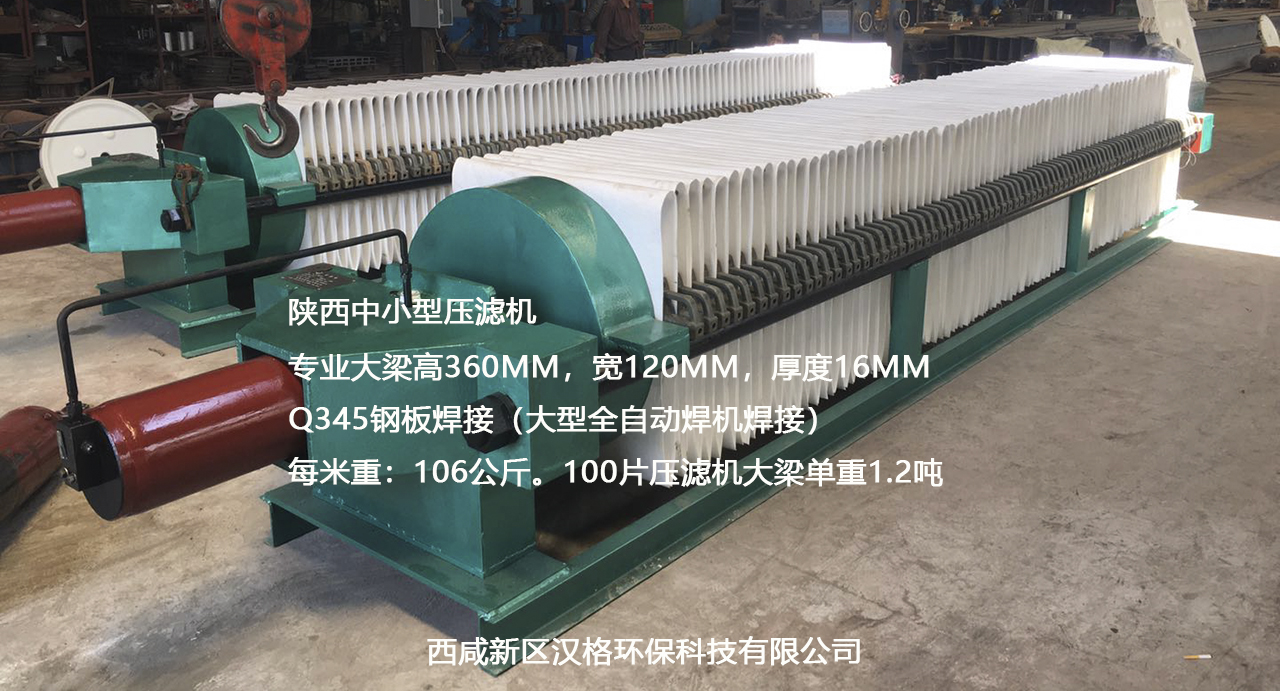

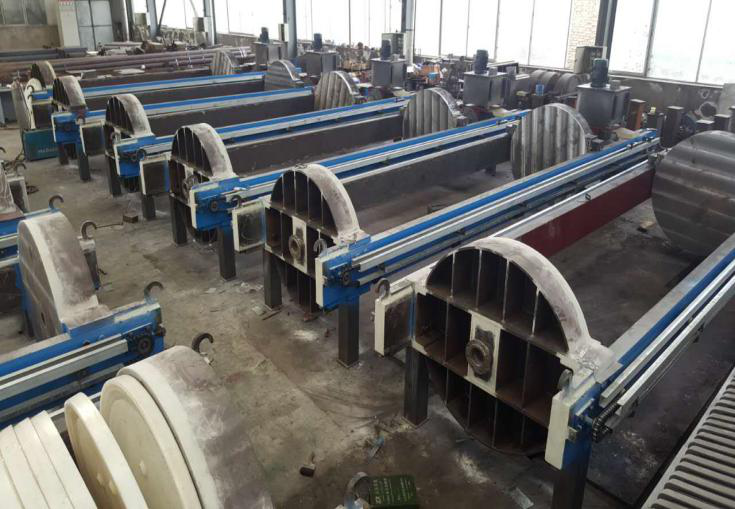

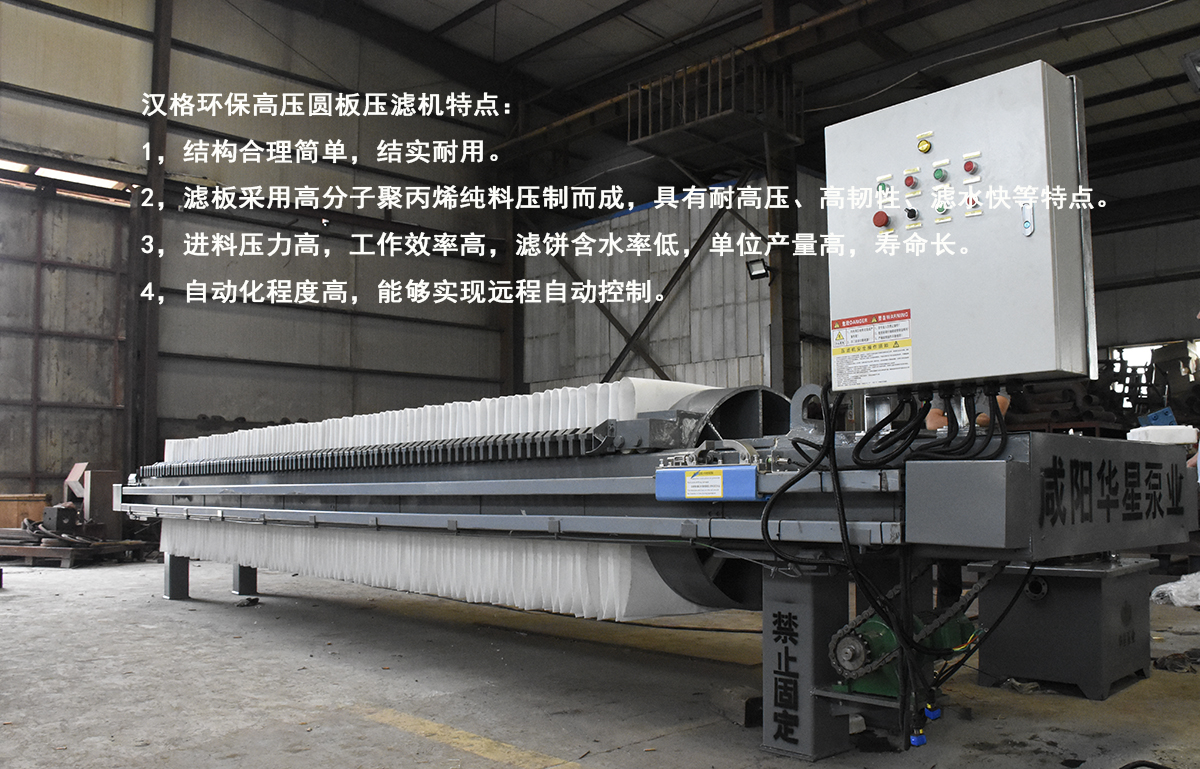

　　(1)机架部分:机架构成压滤机的基础，用以支撑过滤机构、连接其它部件。它主要由止推板、压紧板、油缸和主梁组成。压滤机工作时，油缸体内的活塞杆推动压紧板，将位于压紧板和止推板之间的滤板和过滤介质(滤布)压紧，以保证带有工作压力的被过滤物料(料浆)在滤室内进行加压过滤。

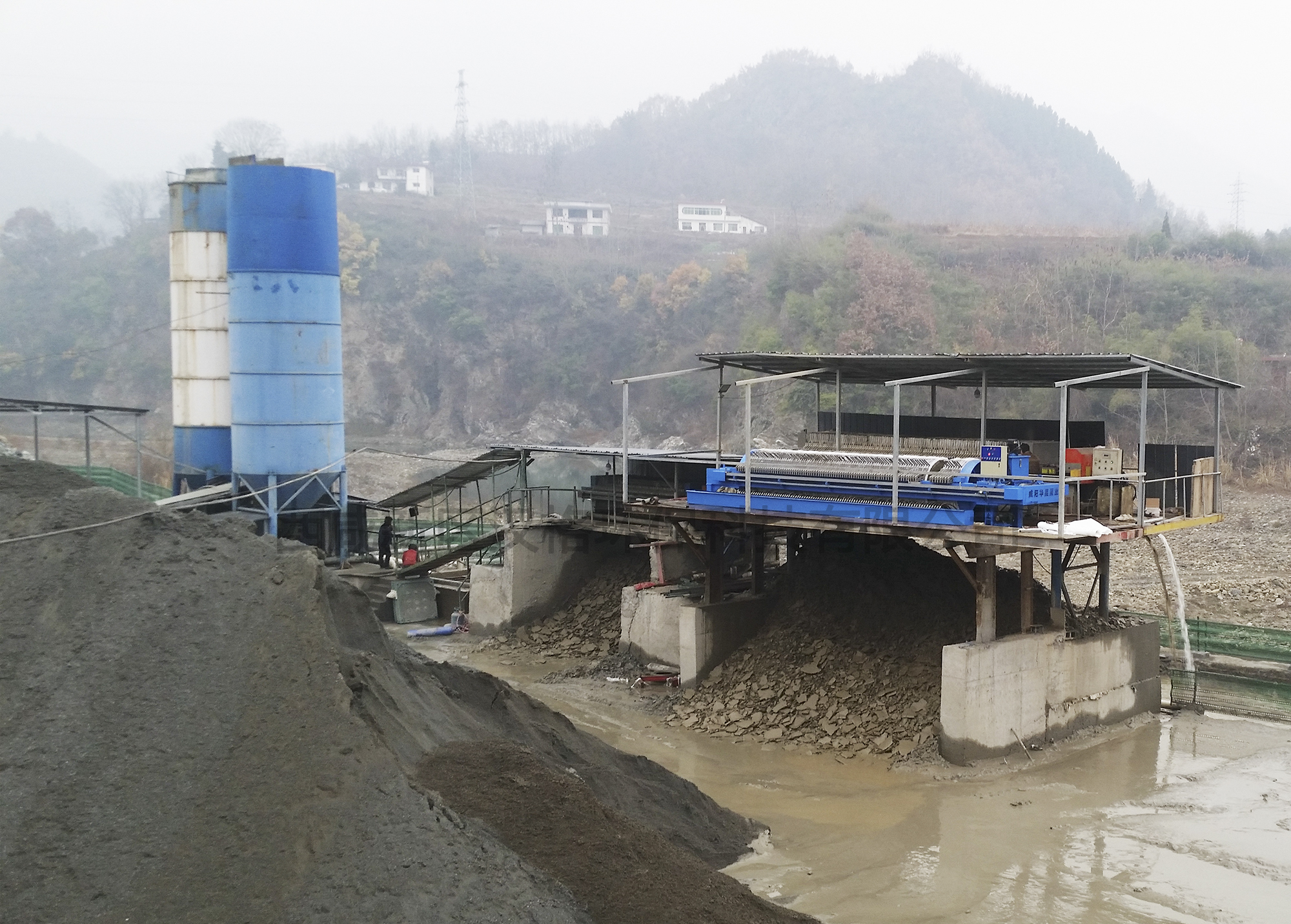

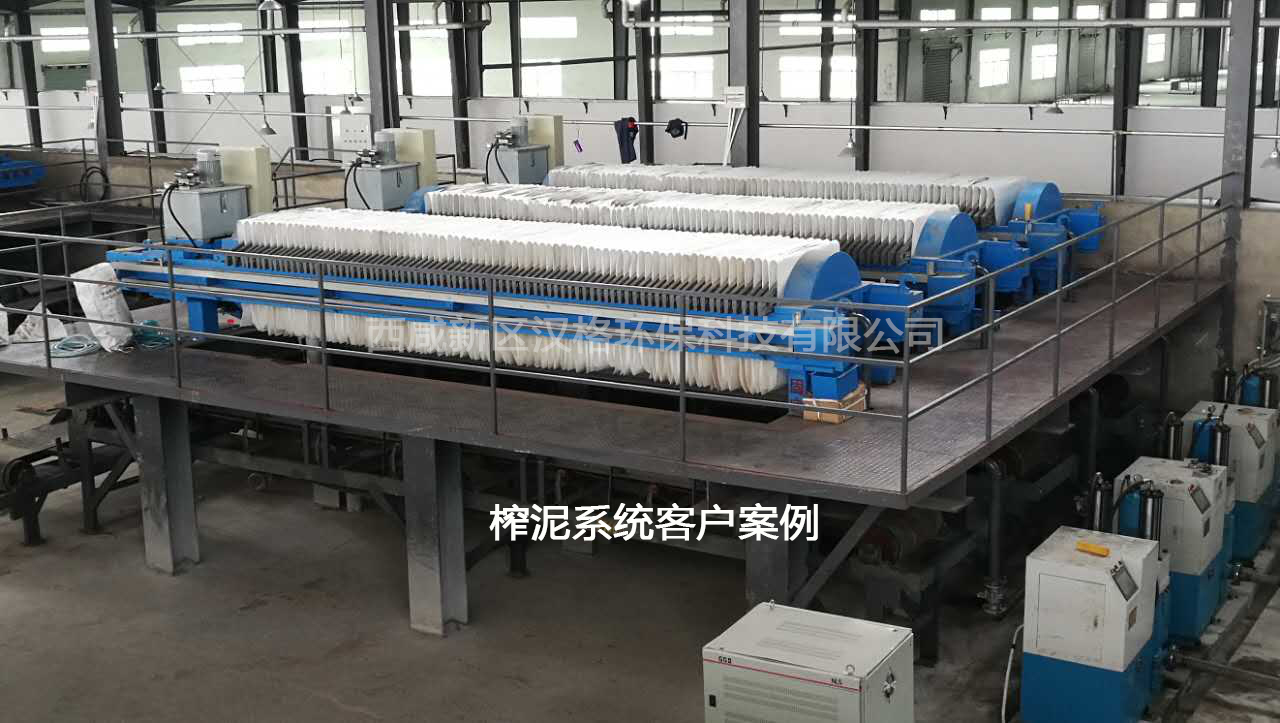

　　(2)过滤部分:是由按一-定次序排列在主梁上的滤板和夹在滤板之间的过滤介质(滤布)组成，形成一个个过滤单元(滤室)。过滤开始时，料浆在进料泵的推动下，经过止推板的进料口进入各滤室内,在过滤介质(滤布)的作用下，使固体留在滤室内形成滤饼，液体由水咀.(明流)或出液通道(暗流)排出。

　　(3)自动拉板部分:由液压泵、拉板机构及链条组成。液压泵带动链条驱动拉板器运动，将滤板逐一拉开，整个过程由控制柜进行控制。

　　(4)液压部分:它是压滤机的动力装置，主要由液压泵。

　　(5)电气部分:它是整个系统的控制中心。

　　(6)清洗部分:它是由清洗前进电机和喷嘴上下电机组成。

　　1.滤布清洗装置

　　滤布清洗装置是压滤机的重要附属设备,主要是用于压滤机滤板.上包裏滤布的在线自动清洗装置。当滤布出现堵塞症状时。该设备通过利用高压水对滤布进行自动清洗。从而增强滤布的过滤速度，延长滤布的使用寿命。滤布清洗装置采用上置板式水冲洗机构，动作少，效果好，与自动拉板系统同步运行，结构简单、维护便捷。

　　2.结构组成

　　滤布清洗装置主要由:①清洗装置行走梁;②进水管;③水洗管;④升降装置;⑤行走

　　自动拉板压滤机工作是以可编程控制器(PLC )为核心，采用德国西门子工业可编程控制器(PLC )，并配以高品质的输入输出器件组成自动控制系统，既先进，又安全实用，性能稳定可靠。限位开关，控制按钮，接近开关，电控压力表说明:压滤机电气控制柜在出厂时，我们已按压滤机工艺流程设计的用户程序写入。PLC的RAM或ROM中。电控柜送电后，PLC的操作系统开始工作，在其系统自诊断无故障后，开始运行用户程序: PLC的RUN指示灯亮，PLC根据用户输入模块，读入输入器件的状态，然后运算用户程序，得出正确结果后，再通过输出模块驱动输出器件，如交流接触器、电磁阀、指示灯等，λ逐步完成压滤机的自控过程。

　　装置;⑥限位电控系统六大部分组成。
