压滤机过滤设备

时间：2020-12-24 16:52:20 点击：0次

　　板框式压滤机是很成熟的脱水设备，在欧美污泥脱水项目上应用很多。压滤机将带有滤液通路的滤板和滤框平行交替排列，每组滤板和滤框中间夹有滤布，用压紧端把滤板和滤框压紧，使滤板与滤板之间构成一个压滤室。污泥从进料口流入，水通过滤板从滤液出口排出，泥饼堆积在框内滤布上，滤板和滤框松开后泥饼就很容易剥落下来，具有操作简单，滤饼含固率高，适用性强等优点。板框式压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、---和橡胶等材料制造。

　　板框式压滤机设备重量与体积大，采用而该类型的污泥脱水机采用间断运行方式，时产50kg/h固体，生产率相对较小，但是脱水率较高，泥饼含水率可达70%-85%，此外，该设备还有需专人看守，自动性较差;活动部件多，不稳定;设备投资稍低;维修难度大;操作较为复杂，须专人管理;使用寿命短等特点。

　　板框式压滤机主要由固定板、滤框、滤板、压紧板和压紧装置组成，外观与厢式压滤机相似。制造板、框的材料有金属、木材、工程塑料和橡胶等，并有各种形式的滤板表面槽作为排液通路，滤框是中空的。多块滤板、滤框交替排列，板和框间夹过滤介质(如滤布)，滤框和滤板通过两个支耳，架在水平的两个平等横梁上，一端是固定板，另一端的压紧板在工作时通过压紧装置压紧或拉开。压滤机通过在板和框角上的通道或板与框两侧伸出的挂耳通道加料和排出滤液。滤液的排出方式分明流和暗流两种、在过滤过程中，滤饼在框内集聚。一般板框式压滤机的工作压力为0.3~0.5mpa,压滤机工作压力为1~2mpa.

　　板框过滤机(plate&frame filter)为不锈钢多层板框式压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，---、澄清等精滤、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。板框过滤机(plate&frame filter)为不锈钢多层板框式压滤机，适用于浓度50%以下粘度较低，含渣量较少的液体作密闭过滤以达到提纯，---、澄清等精滤、半精滤的要求，直接选用微孔滤膜，可不经微孔薄膜过滤器过滤可达到无菌过滤之目的)。本机过滤面积大，流量大，适用范围大，所以在制药、化工、食品等行业有广泛用途，应用在制药厂针剂药液之过滤，效果甚佳。

　　本机除配用电机外，其它机件均采用耐腐蚀不锈钢材料制成，适用于过滤各种ph值酸碱溶液，本机应用加压密闭过滤，滤液损耗少，过滤质量好，效率高。

　　过滤部分由十层滤板组成，过滤面积大，流通量大;且可根据被滤溶液之不同生产工艺(初滤、半精滤、精滤)要求，更换不同滤膜、及根据用户生产流量之大小可适当减少或增加滤板层数，使之适合生产之需要，因此本机具有一机多用适用范围广之特点;滤板采用平面螺纹网状形，结构，不变形，容易清洗，能有效地增长各种滤膜的使用寿命，从而降低和节约生产成本，本机配备之不锈钢输液泵，其配用电机小，耗电省。机座下装有胶轮，操作方便，移动灵活，可供移动使用。

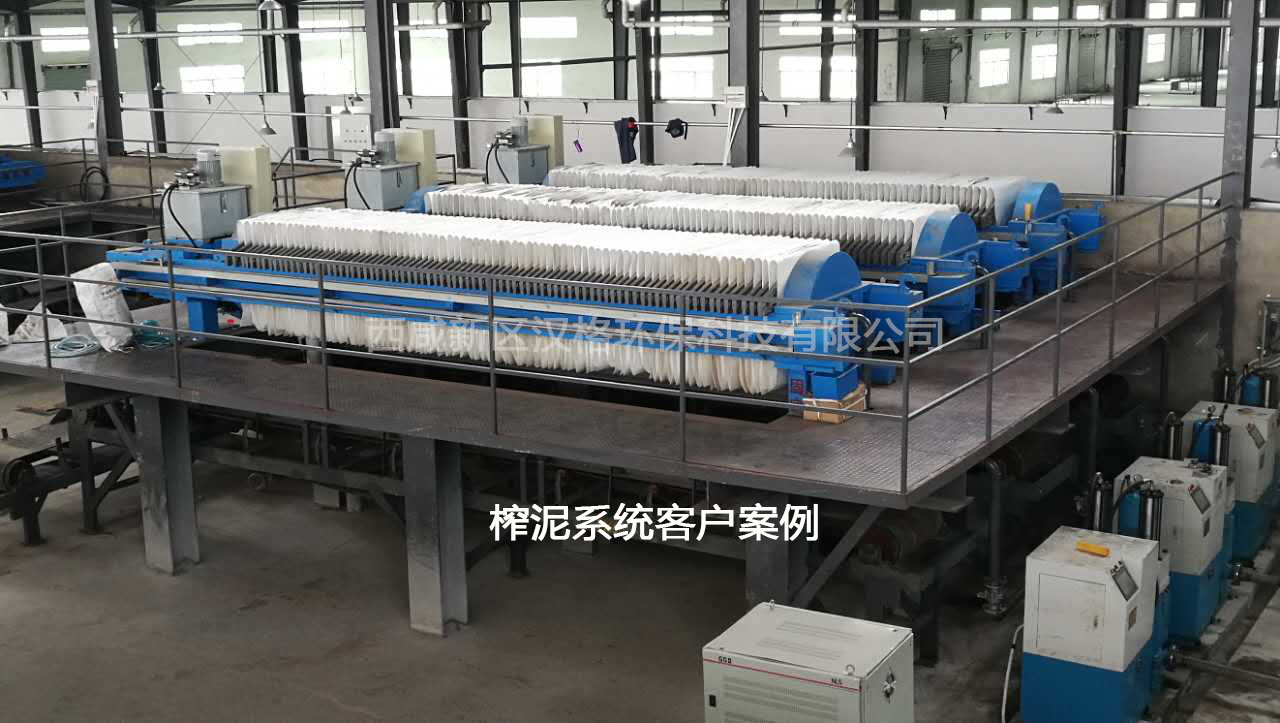

　　板框压滤机是陶瓷、电瓷、化工、轻工、食品、制药、等行业料浆脱水的主要设备，系采用压滤法将料浆脱水成为泥饼，一般榨泥压力为12-30kg/cm2(1.3-2mpa),泥温度一般为25-35℃，榨泥每轮次为0.5-1.5小时，料浆经压榨后泥饼含水率为18-26，作为陈腐进入真空练泥机的泥料。

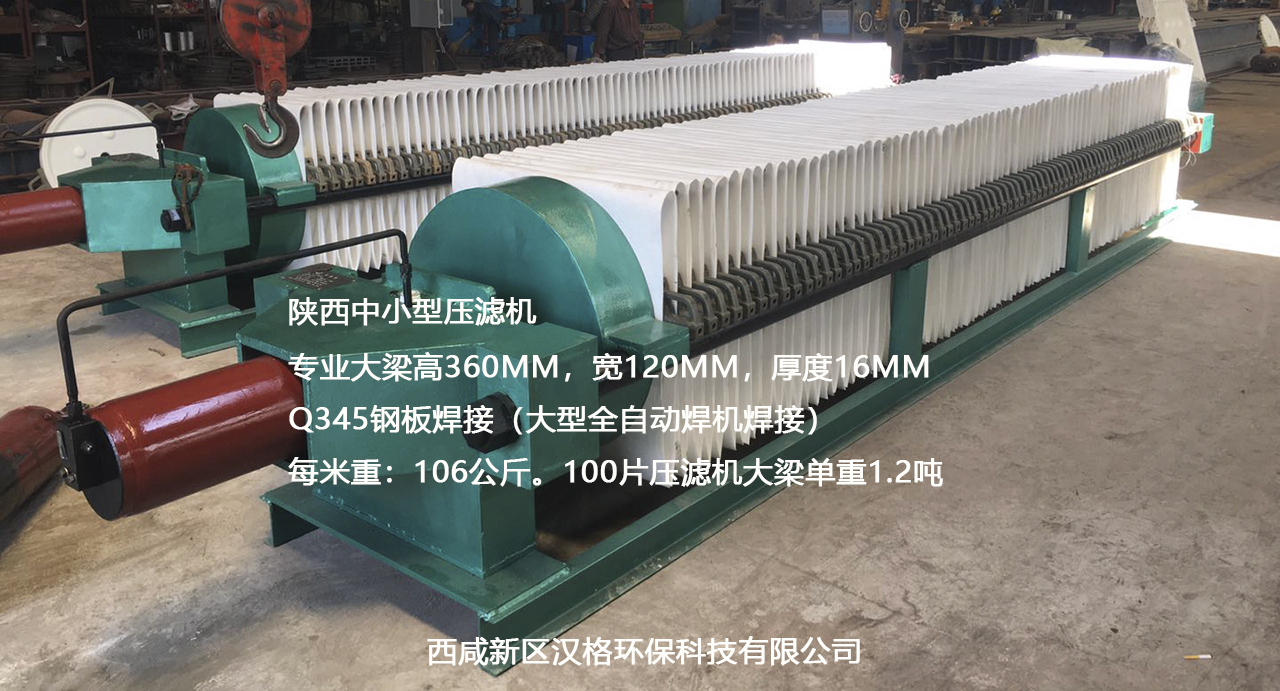

　　板框压滤机主要由油缸底座、固定板、高分子聚乙烯板、导向杆、中间支撑、推压板、油缸、液压站等组成。

　　板框压滤机液压系统分为两种：a.手动压紧，手动松开，液压自锁；b.自动压紧，自动松开，自动补偿，液压自锁。整个设备装在带有排水槽的钢筋砼的基础上，安装操作方便，用户可根据自己的情况选用。
