1,滤布为高质量滤毯
2，配滤布壹台套
3,入料压力 0.6-1.2MPa，压榨压力1.2-1.5MPa
4,配滤布壹台套
5,PLC控制

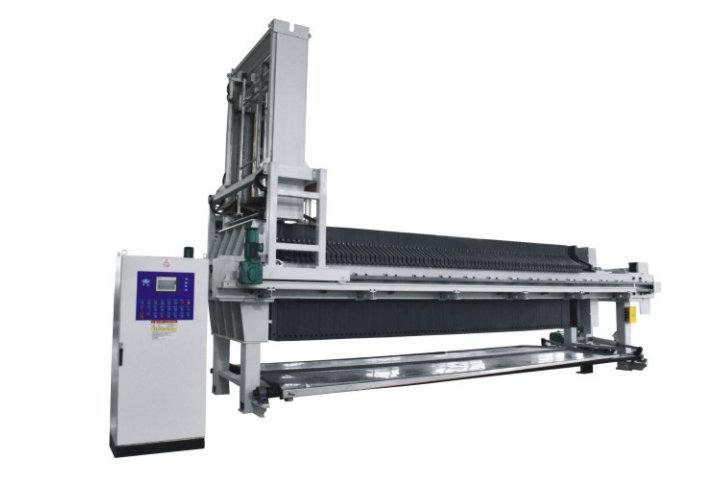

100平方自动保压隔膜厢式压滤机参数
XAMG100/1000-30U程控厢式全自动隔膜压滤机技术参数： | |||
1 | 配套 | 备注 | |
基本参数 | 滤板数量 | 28块厢式板 29块隔膜板 | 高强度聚丙烯材质 |
滤板规格 | 1000mm*1000mm（外径） | ||
滤布数量 | 58件套 | 含头尾板滤布 | |
滤布型号 | 滤毯 | 配套 | |
滤布规格 | 与型滤板配套 | 配套 | |
排水阀 | 6分 | 卫生级PP材质 | |
手柄 | 自动拉板 | 优质PP材质；大梁V型定位，保证滤板直线排列且受力均匀 | |
滤室数量 | 57个 | 滤饼厚度30mm | |
滤室容积 | 1505L | 单次卸料产生滤饼的体积 | |
过滤面积 | 100m² | ||
外形尺寸 | 6197mm*1460mm*1285mm | 长*宽*高以供方提供详细图纸为准！ | |
地脚中心 | 以供方提供详细图纸为准！ | ||
基本结构 | 主机机架 | 选用Q235A中板 | 经二氧化碳气体保护焊焊接成形；敞开式结构；整机防腐处理 |
主梁结构 | Q235A加厚矩形钢 | 采用箱式焊接结构设计，焊缝平整、美观；两根配套主梁夹紧后同时加工，滤板受压时不产生倾斜的侧向力，保证加工精度。 | |
表面处理 | 高速抛丸机喷砂处理 | 经高速离心抛丸消除锈迹和氧化铁皮；采用环氧云铁底漆喷涂处理后，整机外喷塑防腐处理 | |
进料方式 | 止推板中心进料孔DN法兰 | 内衬可拆式卫生级ABS | |
出液方式 | 明流双出 | 出液方式明流 | |
吹气方式 | 无需 | 无 | |
驱动方式 | 高压油泵 | 卧式电机驱动 | |
过滤压力 | ≤0.6MPa | 运行压力 | |
压榨压力 | ≤1.2MPa | ||
压紧压力 | 25Mpa | 运行压力 | |
仪控液压 | PLC | 西门子 | PLC为可编程控制器，品质保障 |
电器元件 | 西门子 | 品质保障 | |
压紧方式 | 液压压紧/自动保压/自动补压 | ||
液压油缸 | 增强型可拆卸式油缸 活塞杆工作 | 整体具有硬度高、耐磨性能好、抗腐蚀等优点。 | |
油缸密封 | 聚氨酯+四氟铜密封圈 | 奥地利技术；质保1年 | |
液压油管 | 高压MPA/低压MPA | 绝不爆管/安全保证 | |
液压站 | 4KW | 主体为制作；电机4KW；上海大众油泵、上海华岛液压阀件；碳钢折弯焊接，密封，空气过滤外置式油泵，散热效果好，检修方便；高低压油管为国标软连接 | |
液压马达 | 上海大众液压 | 25MPa | |
主电机 | 4KW | 品质保障 | |
控制箱 | 分体式或可固定于主机 | 主体制作为碳钢喷塑，质量保障 | |
仪表 | 0-40Mpa电接点压力表 | 东方仪表；质量保障 | |
运行环境 | 使用温度 | ≤80℃ | 无大幅温度波动 |
过滤介质 | 滤毯 | ||
运行要求 | 水平基础/避雨遮阳 | 进料端焊死固定，液压端滑动 | |
200平方自动保压隔膜厢式压滤机参数
XAMG200/1000-30U程控厢式全自动隔膜压滤机技术参数： | |||
1 | 配套 | 备注 | |
基本参数 | 滤板数量 | 36块厢式板 37块隔膜板 | 高强度聚丙烯材质 |
滤板规格 | 1250mm*1250mm（外径） | ||
滤布数量 | 73件套 | 含头尾板滤布 | |
滤布型号 | 滤毯 | 配套 | |
滤布规格 | 与型滤板配套 | 配套 | |
排水阀 | 6分 | 卫生级PP材质 | |
手柄 | 自动拉板 | 优质PP材质；大梁V型定位，保证滤板直线排列且受力均匀 | |
滤室数量 | 200m²压滤机包含： 74个 | 滤饼厚度30mm | |
滤室容积 | 3000L | 单次卸料产生滤饼的体积 | |
过滤面积 | 100m² 200㎡ | ||
外形尺寸 | 7970mm*1710mm*1560mm | 长*宽*高以供方提供详细图纸为准！ | |
地脚中心 | 以供方提供详细图纸为准！ | ||
基本结构 | 主机机架 | 选用Q235A中板 | 经二氧化碳气体保护焊焊接成形；敞开式结构；整机防腐处理 |
主梁结构 | Q235A加厚矩形钢 | 采用箱式焊接结构设计，焊缝平整、美观；两根配套主梁夹紧后同时加工，滤板受压时不产生倾斜的侧向力，保证加工精度。 | |
表面处理 | 高速抛丸机喷砂处理 | 经高速离心抛丸消除锈迹和氧化铁皮；采用环氧云铁底漆喷涂处理后，整机外喷塑防腐处理 | |
进料方式 | 止推板中心进料孔DN法兰 | 内衬可拆式卫生级ABS | |
出液方式 | 明流双出 | 出液方式明流 | |
吹气方式 | 无需 | 无 | |
驱动方式 | 高压油泵 | 卧式电机驱动 | |
过滤压力 | ≤0.6MPa | 运行压力 | |
压榨压力 | ≤1.2MPa | ||
压紧压力 | 25Mpa | 运行压力 | |
仪控液压 | PLC | 西门子 | PLC为可编程控制器，品质保障 |
电器元件 | 西门子 | 品质保障 | |
压紧方式 | 液压压紧/自动保压/自动补压 | ||
液压油缸 | 增强型可拆卸式油缸 活塞杆工作 | 整体具有硬度高、耐磨性能好、抗腐蚀等优点。 | |
油缸密封 | 聚氨酯+四氟铜密封圈 | 奥地利技术；质保1年 | |
液压油管 | 高压MPA/低压MPA | 绝不爆管/安全保证 | |
液压站 | 4KW | 主体为制作；电机4KW；上海大众油泵、上海华岛液压阀件；碳钢折弯焊接，密封，空气过滤外置式油泵，散热效果好，检修方便；高低压油管为国标软连接 | |
液压马达 | 上海大众液压 | 25MPa | |
主电机 | 4KW | 品质保障 | |
控制箱 | 分体式或可固定于主机 | 主体制作为碳钢喷塑，质量保障 | |
仪表 | 0-40Mpa电接点压力表 | 东方仪表；质量保障 | |
运行环境 | 使用温度 | ≤80℃ | 无大幅温度波动 |
过滤介质 | 滤布 | ||
运行要求 | 水平基础/避雨遮阳 | 进料端焊死固定，液压端滑动 | |
