压滤机机架安装

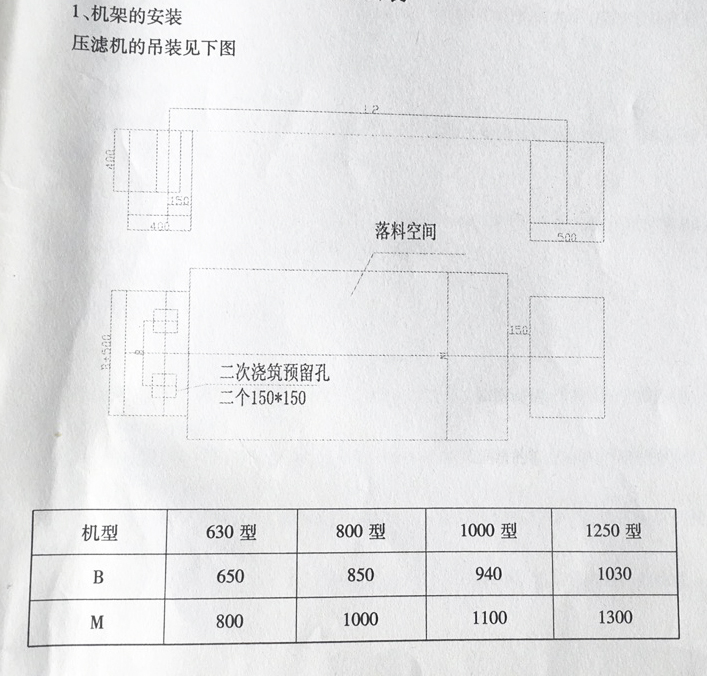

1、 压滤机及架安装
(1)地基结构应由建筑工程人员排色荷的情况讲行设计,基础采用二次灌浆,止推板端应用2一M20×300的地脚螺栓固定,油缸端不固定,经保证设备在受力情况下有一定自由度。
(2)机架安装必须讲行水平及对角线找正,基础平面光滑,标高以卸渣操作方便为准,同时应考虑厂房下水地沟的开设。
2、滤板安装:
滤板分为可洗涤滤板(有孔滤板)和非洗涤滤板(无孔滤板)。
3、滤布的裁剪和安装
滤布可根据物料性质来选择(滤布一般由用户自备,也可由用户提出具体条件，由我公司选配)。
板框式压滤机的滤布,可根据滤板的尺寸和进料形式.开出进料口和洗水口折播在滤板上,长度和宽度稍大于滤板的尺寸。滤布与滤板对应孔的大小,应以对应孔径的70%为宜(开孔前滤布应进行缩水处理)。
厢式压滤机滤布的裁剪和安装:见图六。
4、液压站与油缸的联接
4、液压站与油缸的联接
油箱内注人过滤清洁的液压油(推荐采用30#液压油或运动粘度为27 ~33cst的机械油),并达到油箱容积的4/5高度左右。
5、进料管路系统的安装
管道的安装可根据管口尺寸,结合用户现场实际进行安装,应注意管路的安装、使用及维修必须方便,管道不得接错,管线也尽量短。
6、电气的安装
电气原理及安装见图四。
调试
压滤机在出厂前已经调试完毕,一般无需再调整。如需调整,请按以下步骤调试:(一)试前应检查:
1、机架各连接零部件有无松动,应及时调整紧固,应该润滑的部位应保持良好的润滑。2、电源接线是否正确。
3、液压站是否正常,油是否清洁并回到油位。液压站的各霉部件在出厂前均已调整完毕,一般无需用户调整。
4、滤板的数量是否达到要求,排列是否整齐、正确;检查滤布安装有无折叠现象。
