板框压滤机中的结构。脱水筛和板框式压滤机同属于脱水设备，但是对于脱水筛我们了解的很多，对于板框式压滤机我们却了解的很少，今天咸阳华星泵业有限公司小编就带你了解下板框式压滤机的结构组成和工作原理
板框压滤机
板框式压滤机是很成熟的脱水设备，在欧美早期的污泥脱水项目上应用很多，咸阳华星泵业有限公司重工研发的板框压滤机的结构较简单，操作容易，稳定，过滤面积选择范围灵活，单位过滤面积占地较少，过滤推动力大，所得滤饼含水率低，对物料的适应性强，适用于各种污泥。
结构组成
板框式压滤机主要由固定板、滤框、滤板、压紧板和压紧装置组成，外观与厢式压滤机相似。制造板、框的材料有金属、木材、工程塑料和橡胶等，并有各种形式的滤板表面槽作为排液通路，滤框是中空的。多块滤板、滤框交替排列，板和框间夹过滤介质（如滤布），滤框和滤板通过两个支耳，架在水平的两个平等横梁上，一端是固定板，另一端的压紧板在工作时通过压紧装置压紧或拉开。压滤机通过在板和框角上的通道或板与框两侧伸出的挂耳通道加料和排出滤液。滤液的排出方式分明流和暗流两种、在过滤过程中，滤饼在框内集聚。一般板框式压滤机的工作压力为0.3~0.5MPa,压滤机工作压力为1~2MPa。
工作原理
板框式压滤机是通过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。也称进浆脱水，即一些数量的滤板在强机械力的作用下被紧密排成一列，滤板面和滤板面之间形成滤室，过滤物料在强大的正压下被送入滤室，进入滤室的过滤物料其固体部分被过滤介质（如滤布）截留形成滤饼，液体部分透过过滤介质而排出滤室，从而达到固液分离的目的。
工作流程：压紧滤板—进料—滤饼压榨—滤饼洗涤—滤饼吹扫—卸料。

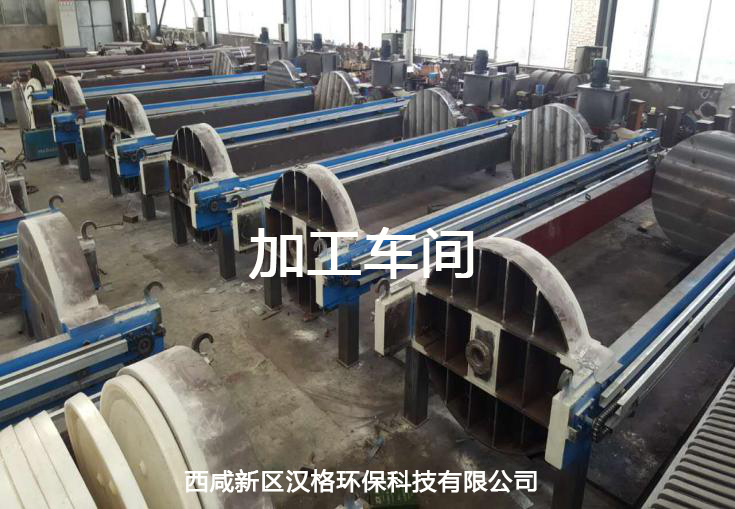

加工车间

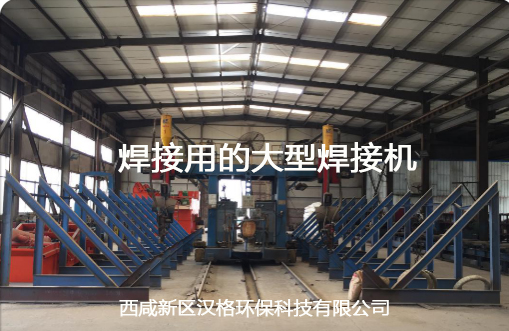

焊接用的大型焊接机

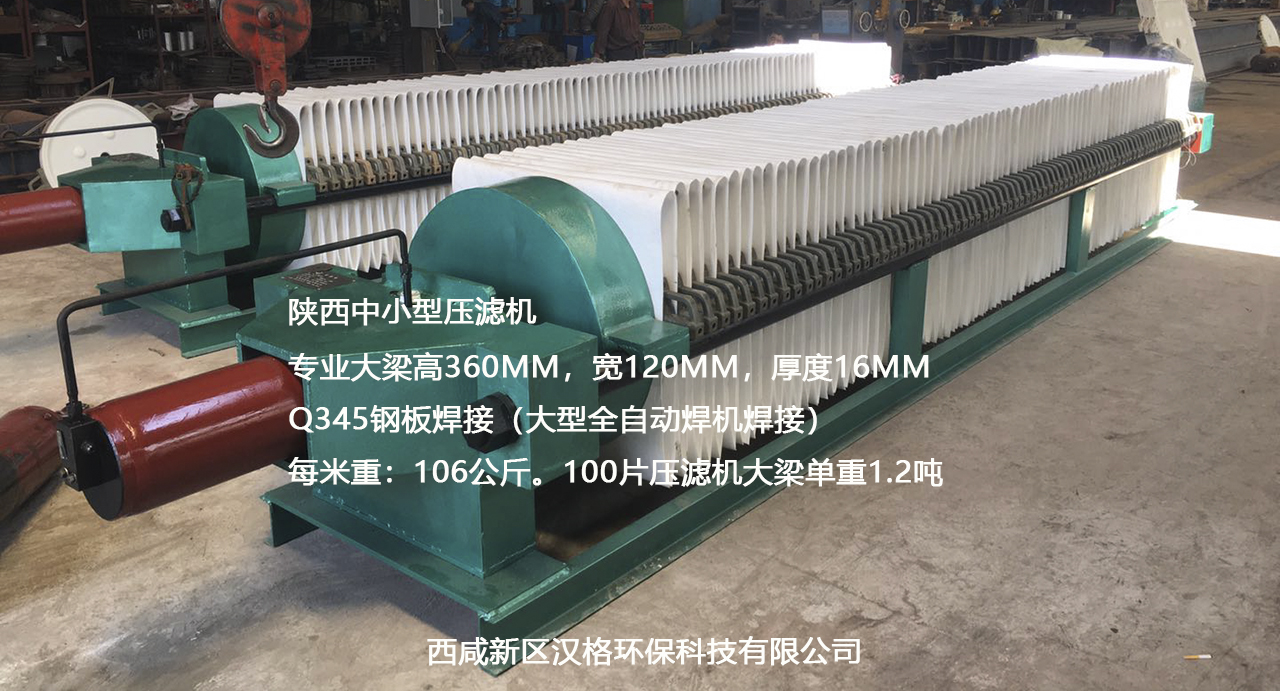

陕西压滤机

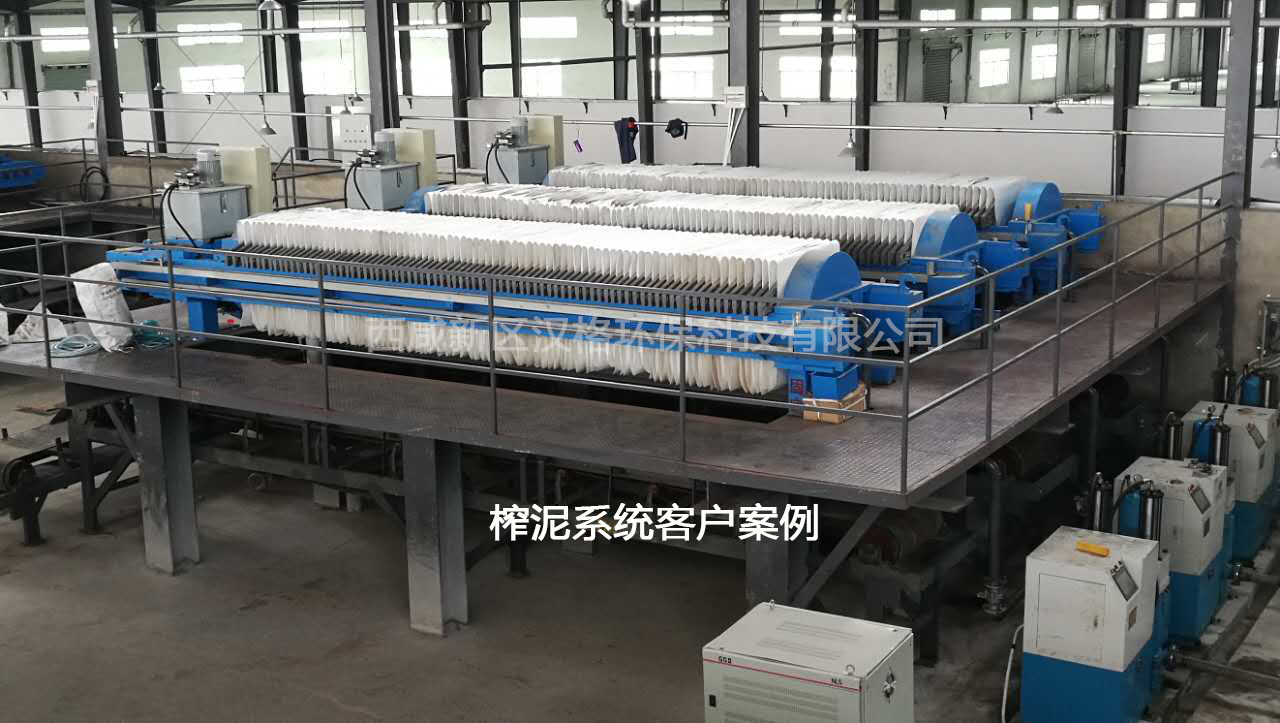

客户案例

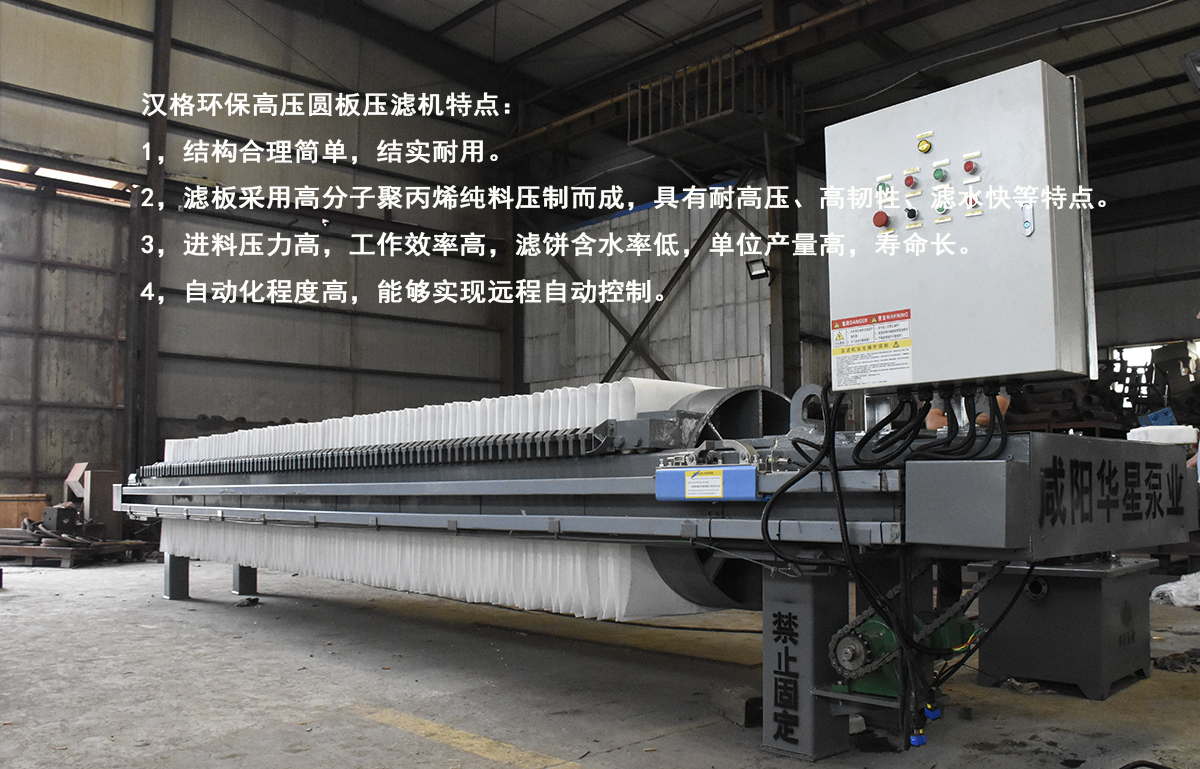

陕西压滤机
