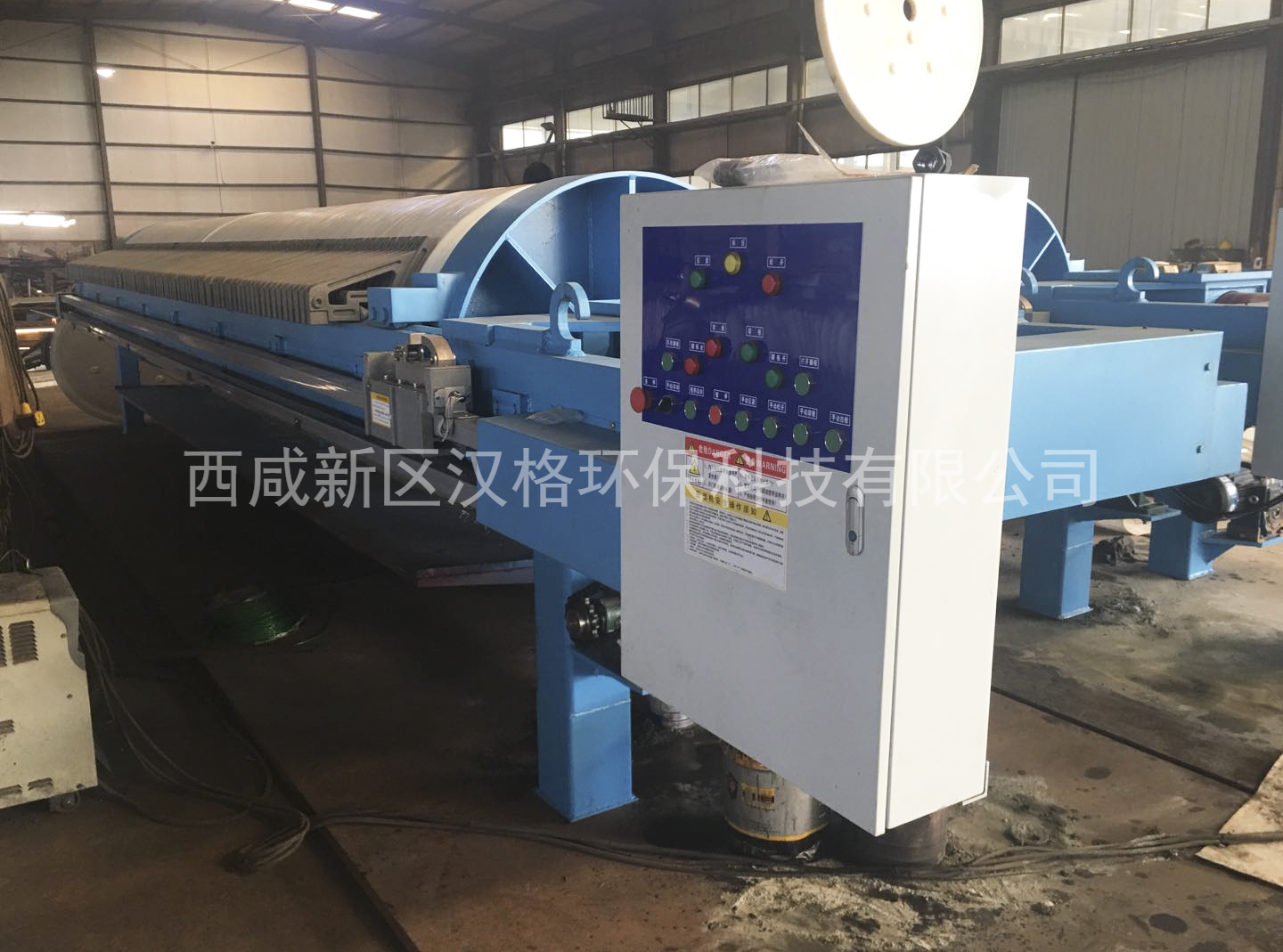

板框压滤机技术资料。增强聚丙烯塑料弹性体隔膜板压滤机整机结构设计科学合理，具有机械强度高、结构稳固、经久耐用，便于操作和维护。（a）大梁采用槽钢或工字钢经六面加工制成；（b）固定压板、活动压板、油缸支架大小支承均采用Q235A钢板焊接，并经回火探伤处理，消除热变形，经精加工整合而成，整体强度大，不变形；（c）压紧机构采用液压压紧方式运行平稳，压紧力大，能保证滤板压紧后，在0.4—1.2Mpa过滤和吹滤时，滤板密封处无喷射现象。
（1）增强聚丙烯板、塑料弹性体隔膜板
（a）增强聚丙烯板经改进聚丙烯配方,增加玻璃纤维成分含量,具有化学性能稳定,优良的耐腐蚀性能,无毒、无味、重量轻、强度大、韧性好、人工卸料时劳动强度低、经久耐用。滤板型腔设计合理，采用点状圆锥凸台，流道设计独特，凸点大小、排列稀密、角度等进行精密的研究，对过滤和脱水量的影响很大，达到流速快，过滤周期短，压滤机的工作效率大大提高。
（b）加深滤板的泄水槽，使物料畅通无阻，不会阻塞，装卸滤布方便，增快过滤速度，缩短生产周期，增加生产次数，并增大有效过滤容积，使滤饼厚度增加为30mm，产量显著提高。

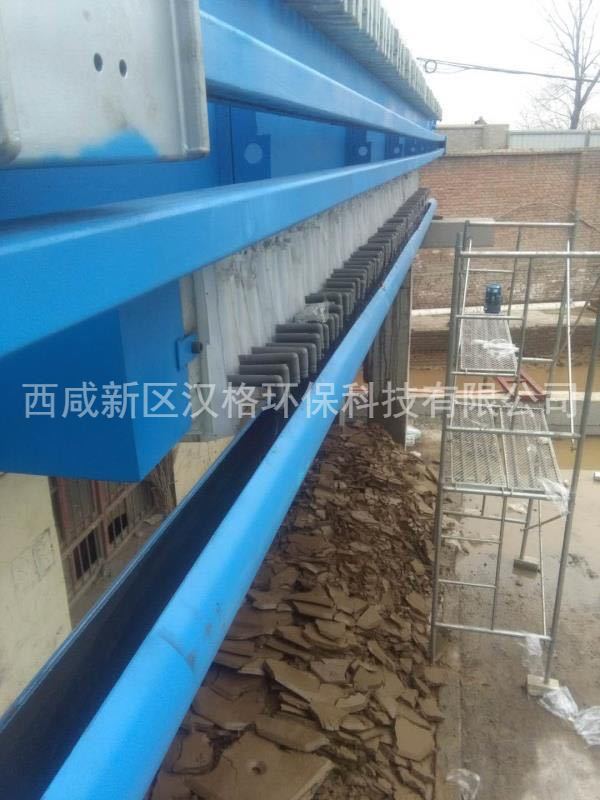

（c）过滤的泥饼含水率低，滤板一旦拉开，滤饼将凭借自身的重量，无需外力的作用自动脱离滤布。
（d）塑料弹性体隔膜滤板由芯板和膜板组成，材质各不相同，芯板由改性聚丙烯制成，膜板由高分子TPE材料制成，芯板和膜板复合由辅助粘合剂由磨具一次模压成型，具有弹性好，密封性能好，不漏水，强度高等特点。滤板之间密封性能较好，过滤后通过进气压榨，固体含水率比普通过滤机降低了5~8%左右含水率。隔膜寿命为8万次以上。
(2)液压系统，该液压站为立式结构，该液压系统完成油缸的压紧及松开两个基本动作能自动保压，提高了整个液压系统的安全性，可靠性，同时便于用户的维护与保养，整个液压站的关键元件：油缸采用中德合资无锡液压元件厂的产品，单向阀、换向阀、溢流阀等液压元件采用台湾和上海华岛液压件厂产品，从而使整个液压系统更加安全可靠，确保用户整个过滤过程的顺利完成。
（a）油缸压紧松开液压系统：是由动力系统、控制系统、执行元件三部分组成，控制系统由高压溢流阀、压力表、单向阀，电磁换向阀、液控单向阀、低压溢流阀、电接点压力表等组成。油缸压紧压力由高压溢流阀调定，拉板压力由低压溢流阀调定，保压系统由单向阀和截止阀控制，通过电磁换向阀实现油缸压紧松开两个基本动作；电接点压力表实现油缸后腔（高压腔）压力的自动补压，使压力稳定在一个范围之内，确保过滤过程的顺利完成。
