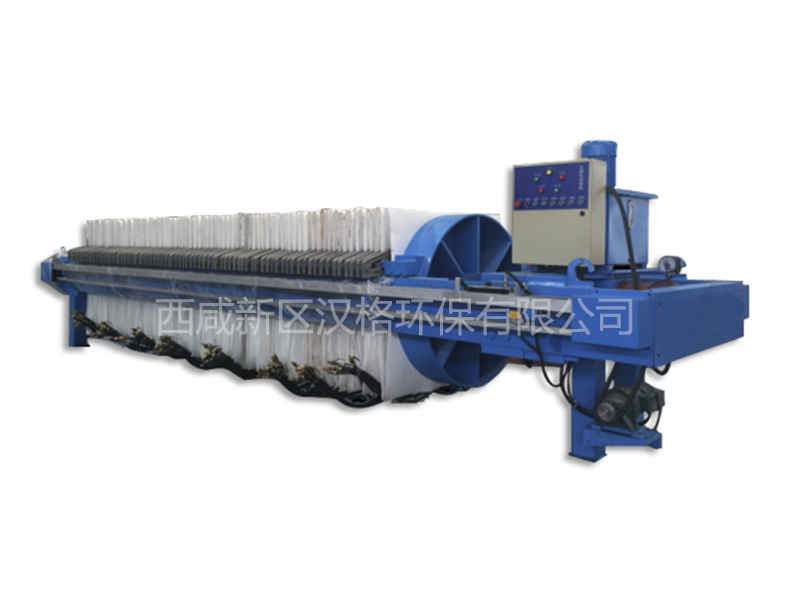

板框式压滤机滤板外形的设计介绍。我们只要使用过板框式压滤机的人都会明白，板框式压滤机的滤板是由两种不同的样子的滤板交错排列而成，而厢式压滤机滤板却只有一种，所有就有些人不知道板框式滤板设计成这个样子的目的。我们今天就来分析一下板框压滤机滤板的设计目的。
介绍板框式压滤机滤板设计分析，我们就要从两个方面来分析了，这是因为板框式压滤机滤板分为两种。
板框压滤机板框滤板，其实一种很简单的结构，中间中空，就是有四根滤板拼接而成的一样，中间很大的镂空位置就是用于滤布与过滤液接触的，镂空的面积越大，滤布与过滤液接触的面积也就越大，相应的板框式压滤机的过滤效率也会成正比的增加。而与滤板厚度相剩的空间就是用于存储过滤时拦截下来的固体，同样这个空间越大，存储固体的能力也就越大，相应的板框式压滤机同一个间隙循环处理的能力也就越强。在大的限度的预留滤布的面积时也要保持板框强大的压力，既固体对滤板向外的压力，所以也要保持滤板的坚固，所以滤板边缘宽度一般会设计为80mm~120mm之间。
板框式压滤机实心滤板，两面向内凹陷，底部有目数个盲点，底部有排出过滤液的管道。这样让滤板凹陷下去的目的就是为了进一步提高压滤机的存储能力，让压滤机的间隙工作循环的周期时间更长，底部的盲点就是为了增加滤板与固体之间的摩擦力，支持固体。底部的排水孔就是排出以过滤的液。
还有一个重要的没有介绍就是滤板分流管道，这是两种滤板都有的，也是他们之间的共同有的，它设计在所有滤板上边交接出，使得在保证滤板的坚固耐用的同时，把分流管道尽量的设计的更大一些，使得进入压滤机设备的过滤液更多，更加满足压滤机的过滤需要。
这就是板框式压滤机的滤板的设计目的和应用目的。
