板框压滤机的过滤速度。对于板框压滤机的过滤速度，就是指经过设备过滤后的液体经过排水管道的数度，也就是在单位时间内，从设备中流入来液体的总量，所以压滤机的过滤速度=设备流出来的液体总量/所用时间，这个数据的单位一般为L/h。 板框压滤机设备的过滤速度不同与其工作效率，虽然他们都能从一个方面体现压滤机的工作能力。
设备工作效率主要是依据的设备拦截的固体量为测算的对象，而过滤速度却是以从设备已经发生固液分离作用的液体为依据的，这是因为他们所依据的对象的不同，自然他们就使用于不同行业的需要了，比如某些行业比较看重过滤后的固体情况时，就需要知道设备的工作效率；而对于一些看重过滤后的液体情况时，就需要了解设备的过滤速度了。 板框压滤机的过滤速度就是表现压滤机设备对过滤后液体的情况，也就是压滤机工作过程中，工作的后数据也会是压滤机工作终的数据，及时前面数据再好，后压滤机的过滤速度的数据不行，那么压滤机的工作效率也不会很高，所以设备过滤速度是设备工作性能的主要依据，也是终的依据。
一：概述
1：板框压滤机有手动压紧、机械压紧和液压压紧三种形式。手动压紧是螺旋千斤顶推动压紧 板压紧;机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧;液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装 置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质;压紧装置推动压紧板，将 所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留 在滤室内，滤液则透过介质，由出液孔排出机外。
2：压滤机的出液有明流和暗流两种形式，滤液从每块滤板的出液孔直接排出机外的称明流 式，明流式便于监视每块滤板的过滤情况，发现某滤板滤液不纯，即可关闭该板出液口;若各块滤板的滤液汇合从一条出液管道排出机外的则称暗流式，暗流式用于 滤液易挥发或滤液对人体有害的悬浮液的过滤。
3：板框压滤机的工作原理：
板框压滤机用于固体和液体的分离。与其它固液分离设备相比，压滤机过滤后的泥饼有更高的含固率和优良的分离效果。固液分离的基本原理是：混合液流经过滤介质(滤布)，固体停留在滤布上，并逐渐在滤布上堆积形成过滤泥饼。 而滤液部分则渗透过滤布，成为不含固体的清液。
4：板框压滤 机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗 涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤 渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗 涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
5：板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200～2000毫米，框厚为16～80毫米，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。
二：详细介绍
1:板框压滤机按照工作方式可分为手动式板框压滤机、全自动板框压滤机、半自动板框压滤机;板框压滤机亦可以按其重要组成元素——滤板来区别，常见的有聚丙烯板框压滤机、橡胶板板框压滤机等。
2:压滤机根据是否需要对滤渣进行洗涤，又可分为可洗和不可洗两种形式，可以洗涤的称可 洗式，否则称为不可洗式。可洗式压滤机的滤板有两种形式，板上开有洗涤液进液孔的称为有孔滤板(也称洗涤板)，未开洗涤液进液孔的称无孔滤板(也称非洗涤 板)。可洗式压滤机又有单向洗涤和双向洗涤之分，单向洗涤是由有孔滤板和无孔滤板组合交替放置;双向洗涤滤板都为有孔滤板，但相邻两块滤板的洗涤应错开放 置，不能同时通过洗涤液。
三：压滤机组成结构
(1)主机部分
主机由两根横梁，其两端分别固定在止推板和液压缸座的两侧面，构成机架。在左右横梁上垂直搁置、依次排列着由滤框、滤板、滤布组成的若干滤室;并可沿横梁 作水平方向移动。压紧板与活塞杆铰接。由液压缸活塞驱使前后移动，压紧滤框、滤板，达到液压工作压力后，旋转锁紧螺母锁紧保压。再关闭电机，即可进料过 滤。组成部分可参看本站文章：“<2014>压滤机详解”
(2) 液压部件
液压部件由液压辅件(油箱和滤油器)、液压泵、阀、液压缸和管路等组成。
液压用油需经20μm孔径过滤，加油至液面线上限，电动机驱动油泵，压力油经电磁阀进入液压缸;推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。
(3 )电气元件
电气元件安装在油箱右侧，操纵元件安装在油缸座右侧。

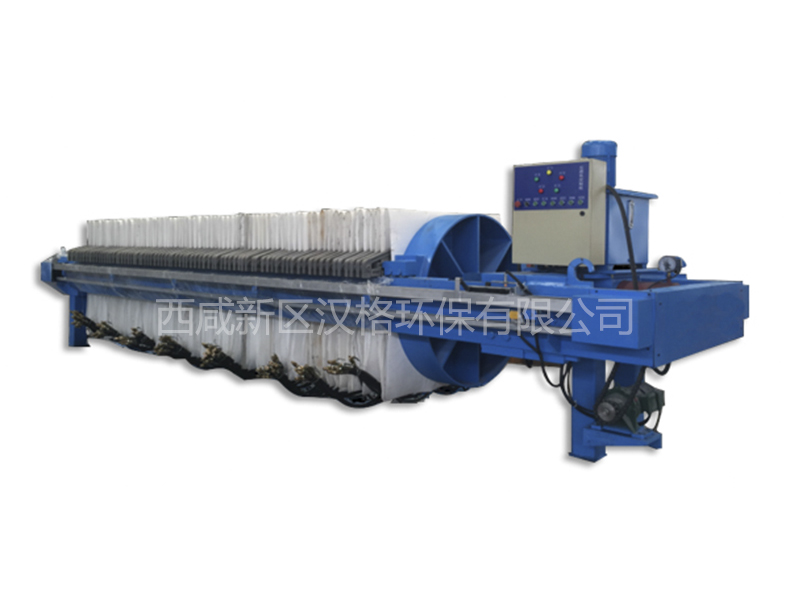

铸铁自动拉开压滤机-上海五全
设备选型时，应考虑以下几个方面：
(1)对泥饼含固率的要求。一般板框式压滤机与其他类型脱水机相比，泥饼含固率高，可达35%，如果从减少污泥堆置占地因素考虑，板框式压滤机应该是方案。
(2)框架的材质。
(3)滤布振荡装置，以使滤饼易于脱落。与其他型式脱水机相比，板框式压滤机大的缺点 是占地面积较大。 同时，由于板框式压滤机为间断式运行，效率低，操作间环境较差，有二次污染，国内大型污水处量厂己很少采用。但大量生产工厂进行了开发研制工作，使其适应 了现代化污水处理厂的要求，如通过PLC系统控制就可以实现系统全自运方式，其压滤、滤板的移动、滤布的振荡、压缩空气的提供、滤布冲洗、进料等操作全部 可通过PLC远端控制来完成，大大减轻了工人的劳动强度。
故障分析
一、板块本身的损坏。
造成板块本身损坏的原因有：
1、当污泥过稠或干块遗留时，就会造成供料口的堵塞，此时滤板间没有了介质只剩下液压系统本身的压力，此时板块本身由于长时间受压易造成损坏。
2、供料不足或供料中含有不合适的固体颗粒时，同样会造成板框本身受力过多以至于损坏。
3、如果流出口被固体堵塞或启动时关闭了供料阀或出阀，压力无处外泄，以至于造成损坏。
4、滤板清理不净时，有时会造成介质外泄，一旦外泄，板框边缘就会被冲刷出一道一道的小沟来，介质的大量外泄造成压力无法升高，泥饼无法形成。
对应故障的排除的方法：
1、使用尼龙的清洗刮刀，除去进料口的泥
2、完成这个周期，减少滤板容积
3、检查滤布，清理排水口，检查出口，打开相应阀门，释放压力
4、仔细清理滤板，修复滤板
二、板框间渗水
造成板框间渗水的原因主要有：1、液压低 2、滤布褶皱和滤布上有孔 3、密封表面有块状物。
板框间渗水的处理方法比较简单，只要相应的增加液压、更换滤布或者使用尼龙刮刀清除密封表面的块状物就可以了。
三、形不成滤饼或滤饼不均匀:
1：造成滤饼形不成或不均匀的原因有很多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，终找到确切的问题所在，然后对症施治解决问题。
2：主要的解决办法有：增加供料、调整工艺，改善供料、清理滤布或更换滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换滤布、增加压力或泵功率、低压启动，不断增压等方法。
四、滤板行动迟缓或易掉。
有的时候由于导向杆上油渍、污渍过多也会导致滤板行走迟缓，甚至会走偏掉下来。这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修易摔倒，造成人身伤害事故。
五、液压系统的故障。
板框压滤机的液压系统主要是提供压力的，由于制造精密， 液压系统故障较少，只要注意日常维护就可以了。尽管如此，由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换O形密封圈。
四：板框压滤机操作规程 (压滤机操作并不复杂，可在线详询我公司)
4.1操作前准备工作
1：板框的数量是否符合规定,禁止在板框少于规定数量的情况下开机工作。
2：板框的排列次序是否符合要求，安装是否平整，密封面接触是否良好。
3：滤布有无破损，滤布孔比板框孔小且与板框孔相对同心。
4：各管路是否畅通，有无漏点。
5：液压系统工作是否正常，压力表是否灵敏好用。
4.2操作中注意事项
(1)安装压滤布必须平整，不许折叠，以防压紧时损坏板框及泄漏。
(2)液压站的工作压力橡塑板框高工作压力不得超过20Mpa。
(3)过滤压力必须小于0.45Mpa，过滤物料温度必须小于80℃，以防引起渗漏和板框变形、撕裂等。
(4)操纵装置的溢流阀，须调节到能使活塞退回时所用的小工作压力。
(5)板框在主梁上移动时，不得碰撞、摔打，施力应均衡，防止碰坏手把和损坏密封面。
(6)物料、压缩、洗液或热水的阀门必须按操作程序启用，不得同时启用。
(7)卸饼后清洗板框及滤布时，应保证孔道畅通，不允许残渣粘贴在密封面或进料通道内。
(8)液压系统停止操纵时，操作装置的长杆手轮应常开，短杆手轮应常闭，以保证安全，并避免来油浪费。
4.3 日常维护保养
(1)注意各部连接零件有无松动，应随时予紧固。
(2)压紧轴或压紧螺杆应保持良好的润滑，防止有异物。
(3)压力表应定期校验，确保其灵敏度。
(4)拆下的板框，存放时应码放平整，防止挠曲变形。
(5)每班检查液压系统工作压力和油箱内油量是否在规定范围内。
(6)油箱内应加入清洁的46#液压油，并经80-100目滤网过滤后加入，禁止将含杂质或含水分的油加入油箱。
(7)操作人员应坚持随时打扫设备卫生，保持压滤机干净整洁，使设备本体及周围无滤饼、杂物等。
五：板框压滤机适用行业
压滤机适用的行业：
一、食品：
果汁饮料、黄酒啤酒、白酒、酵母、植物蛋白、甜蜜素、葡萄糖、淀粉糖、麦芽糖、淀粉、米粉、卡拉胶、味精、香精、酱油、口服液
二、化工：
燃料颜料、烧碱、纯碱、氯碱盐、白碳墨、皂紫、芬墨、漂白粉、立德粉、荧光粉、保险粉、氯酸钾、硫酸钾、硫酸亚铁、氢氧化铁、净水剂、硫酸铝、聚合氯化铝、碱式氯化铝
三、医药：
抗生素类：红霉素、螺旋霉素、四环素、土霉素等;中药：肌醇、有机磷、糖化醇等
四、冶金：
钼矿、铁矿、锌矿、铜矿、银矿、金矿等
五、炼油：
黄油、石油、食用油、甘油、植物油、机械油等
六、污水处理：
化工污水、冶炼污水、印染污水、制药污水等做液固分离
六：板框压滤机选型
板框压滤机是通过板框的挤压，使污泥内的水通过滤布排出，达到脱水目的。主要由凹人式滤板、框架、自动-气动闭合系统测板悬挂系统、滤板震动系统、空气压缩装置、滤布高压冲洗装置及机身一侧光电保护装置等构成。应考虑以下几个方面：
(2)框架的材质。
(3)滤板及滤布的材质。要求耐腐蚀，滤布要具有一定的抗拉强度。
(4)滤板的移动方式。要求可以通过液压一气动装置全自动或半自动完成，以减轻操作人员劳动强度。
(5)滤布振荡装置，以使滤饼易于脱落。
七：安装方法
板框压滤机安装方法如下：
1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。
2、压滤机周围应留有足够空间，以便于操作和维护保养。
3、板框压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。(注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。
4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。
5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
6、板框压滤机接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。
八：板框压滤机优势
①通过气动阀门排渣，可很好的降低工人劳动强度;
②不用使用滤布和滤纸，就可以大大降低过滤的成本;
③运用全密闭式操作方式，非常环保，而且还没有物料损耗;
④当振动掉渣的时候，可以大大降低劳动强度来实现连续作业;
⑤液体中的料渣和活性碳进行过滤和脱水过滤的时候，也能够很好的代替板框过滤机，是过滤行业中的设备。
