板框压滤机的过滤路径。先，过滤液通过进料泵源源不断的从堆积池中送入到管道中，自然这些管道都是与设备相连的，所以过滤液就沿着管道流进到了设备中。而过滤液进入到了设备，先是通过关闭阀，然后在流进由一块一块的滤板拼接而成的分流通道中，然后通过分流通道中与每一个过滤室相连的细小管道流到过滤室中，而滤板之间的过滤室是由滤布包裹起来的，当过滤液进入到滤布囊中时，这时过滤液受到外力作用，使得过滤液中的水分穿过滤布，渗析到滤布的另一面来，而另一面的滤布紧挨着的滤板不在是空心的滤板，而是实心的滤板，它不仅将一个一个过滤室分离开来，还将从滤布中渗透出来的液体导流到滤板的底部，然后通过底部的排出管道，流出来，而不能穿过滤布的固体就在板框式压滤机空心滤板中堆积、储存，慢慢的形成滤饼，而从滤板中排出的液体中，基本上就含有固体了，所以就实现了过滤液中固体与液体分离。

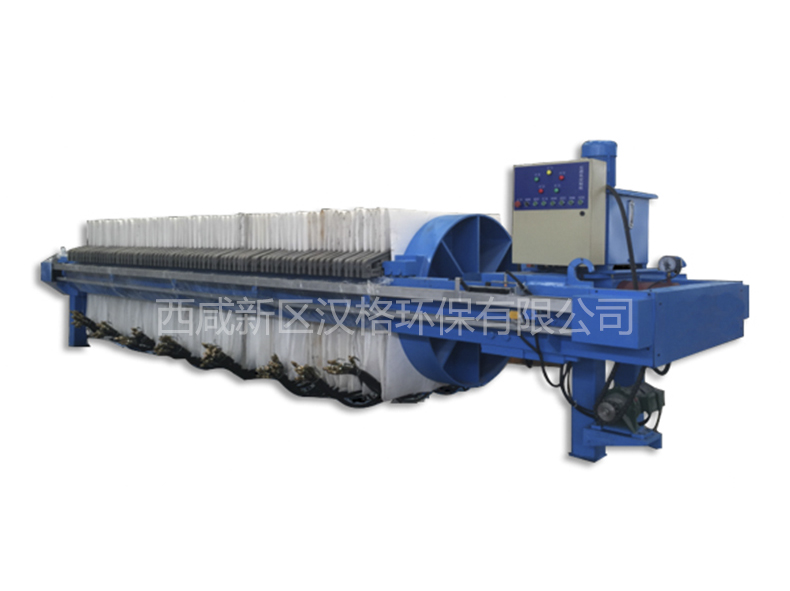

板框压滤机的工作原理主要是：板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板框两侧各有把手支托在横梁上，由压紧装置压紧板框。板框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板框开始下一工作循环。
板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。
板框压滤机有手动压紧、机械压紧和液压压紧二种形式。
1、手动压紧是螺旋千斤顶推动压紧板压紧；
2、机械压紧是电动机配H型减速箱，经机架传动部件推动压紧板压紧；
3、液压压紧是有液压站经机架上的液压缸部件推动压紧板压紧。两横梁把止推板和压紧装置连在一起构成机架，机架上压紧板与压紧装置饺接，在止推板和压紧板之间依次交替排列着滤板和滤框，滤板和滤框之间夹着过滤介质；压紧装置推动压紧板，将所有滤板和滤框压紧在机架中，达到额定压紧力后，即可进行过滤。悬浮液从止推板上的进料孔进入各滤室(滤框与相邻滤板构成滤室)，固体颗粒被过滤介质截留在滤室内，滤液则透过介质，由出液孔排出机外。
