机械式板框压滤机。从污泥压滤机的自动化程度来看，普通污泥压滤机污泥入料后，机械压干，不少滤板松开需要手动操作，而自动化污泥压滤机能实现滤板自动拉开，但泥饼又需要人工手动操作。高压污泥压滤机则能自动实现滤板拉开、泥饼卸载。有人说这技术不难实现，但难在有自动卸料装置，污泥脱水后泥饼含水率高、有粘性，粘在滤板上任由自动装置工作，也仍然无法自动卸载。泥饼含水率高、有粘性因此，污泥压滤机自动化程度考验的不是一方面的技术，而是对整个污泥压滤机的综合设计与运行性能。

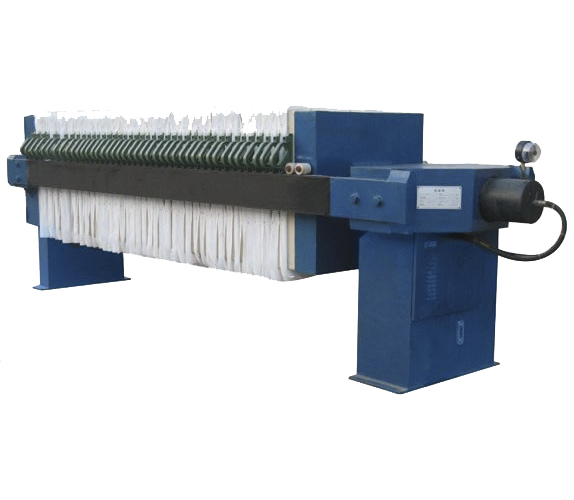

板框压滤机由交替排列的滤板和滤框构成一组滤室。滤板的表面有沟槽，其凸出部位用以支撑滤布。滤框和滤板的边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。板、框两侧各有把手支托在横梁上，由压紧装置压紧板、框。板、框之间的滤布起密封垫片的作用。由供料泵将悬浮液压入滤室，在滤布上形成滤渣，直至充满滤室。滤液穿过滤布并沿滤板沟槽流至板框边角通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。随后打开压滤机卸除滤渣，清洗滤布，重新压紧板、框，开始下一工作循环。
板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3～0.6MPa，特殊的可达3MPa或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320～2000mm，框厚为16～80mm，过滤面积为1～1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造，石化五厂采用的是聚丙烯材质滤板。
板框压滤机是很成熟的脱水设备，在欧美污泥脱水项目上应用很多。压滤机将带有滤液通路的滤板和滤框平行交替排列，每组滤板和滤框中间夹有滤布，用压紧端把滤板和滤框压紧，使滤板与滤板之间构成一个压滤室。污泥从进料口流入，水通过滤板从滤液出口排出，泥饼堆积在框内滤布上，滤板和滤框松开后泥饼就很容易剥落下来，具有操作简单，滤饼含固率高，适用性强等优点。
板框压滤机为什么要用液压压力？
板框压滤机液压式压力系统产生的压力更能满足设备的需要。板框压滤机压滤机如果要保证其正常的工作，就需要过滤室保持密闭高压的环境，板框压滤机产生这一个必要条件的就是必须要有一个强大的压力，板框压滤机而压滤机以前的两种形式压力(既人力式压力和机械式压力)板框压滤机高时也只能达到78兆帕，而液压式压力产生压力范围一下提高了几十兆帕，板框压滤机大了满足压滤机开始发展的需要。它为压滤机大规模化铺平了道路。
板框压滤机液压式压力系统更加容易控制。液压式压力系统采用了全路段监控的作用，在液压油的每一个关键部位都设计了监控、检测的控制器，板框压滤机这些控制器可以很好了将压力时时刻刻转化成电子信号，板框压滤机这样就可以试想设备上微机控制系统与液压压力系统之间的互换与交流，板框压滤机从而达到了液压系统的容易控制。这也就为液压压滤机智能化、板框压滤机自动化创造了必要条件，为压滤机未来的发展提供了立足点。
