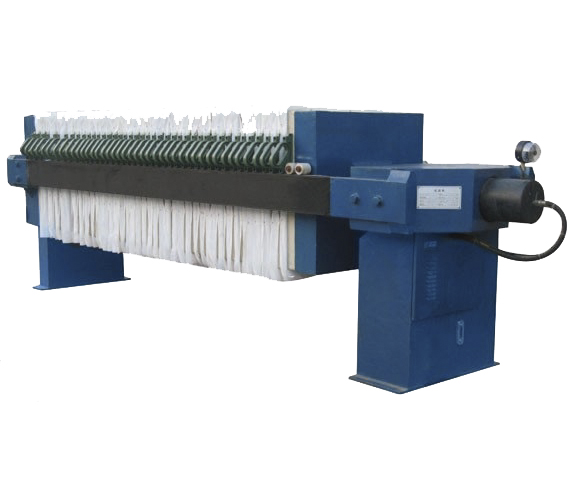

板框压滤机在实际工作中的操作指南。板框式压滤机液压部分是驱动压紧板压紧或松开滤板的动力装置，配置了柱塞泵及各种控制阀。压紧滤板时，按下"压紧"按钮，电机启动，活塞杆前移，板框式压滤机压紧滤板;当油压上升到电接点压力表的上限值时，电接点压力表上限接通而停泵;此时，板框式压滤机即进入自动保压状态;当油压降至电接点压力表调定的下限值时，板框式压滤机塞泵重新启动以保证过滤所需工作压力;回程时，按下"回程"按钮，电机启动，活塞杆带动压紧板回程，滤板松开;按下"拉板"按钮，机械手自动往复拉板，当拉完后一块板时，装在止推板主梁上的行程开关被触动，机械手自动回程，当机械手回至起始位置时，板框式压滤机触动行程开关而自动停止。
板框式压滤机水和空气冲洗管的腐蚀和空气管的堵塞，在自动板框式压滤机滤池中的空气和水反冲洗管一定要作好防腐蚀处理，如不作防腐蚀处理，一般碳钢管在滤池中不到一年就被腐蚀穿孔。采用空气冲洗时由于空气孔口处流速高会搅乱承托层，以至使小颗粒的卵石和滤料进入空气管，引起空气管堵塞。解决的办法为：1、空气管孔口处的卵石直径不能太小;2、孔口处的承托层采用石榴石代替卵石;3、采用粗-细-粗承托层，板框式压滤机即在卵石承托层上再加几层反粒度布置的承托层，上部承托层的目的为压着底部的承托层;4、用不锈钢丝网固定承托层;5、将反冲洗空气管置于反冲洗进水布水管的下面。
板框式压滤机接的哈夫兰卡片液压站的结构组成有:电机、油泵、溢流阀(调节压力)换向阀、压力表、油路、油箱。液压压紧机械压紧时，由液压站供高压油，板框式压滤机油缸与活塞构成的元件腔充满油液，板框式压滤机当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值(由压力表指针显示)时，滤板、滤框(板框式)或滤板(厢式)被压紧，溢流阀开始卸荷，这时，切断电机电源，板框式压滤机压紧动作完成，板框式压滤机退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。
