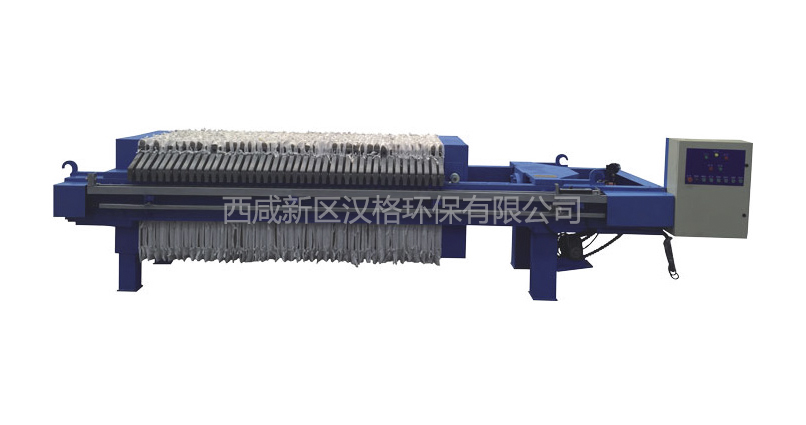

板框式压滤机可分为卧式和立式两大类。按照滤室的构造和滤布的安装、行走和卸料方式差异，又可细分为若干类型。我国生产的板框式自动压滤机以卧式为主，立式的只有试制产品，未大量生产。
滤板内侧有孔供排出滤液和吹气，滤室衬着滤布。滤布在过滤时处于高位，缺饼时处于低位，起落由一些液压柱构成机械手操作。每个压滤周期分为五个阶段：
1、闭锁阶段
液压柱使滤布提起，过滤板密封；
2、给矿过滤阶段
由滤室上部的给矿总管将矿浆分送到各滤室，直到其被滤饼充满；
3、压缩阶段
向滤室通入压缩空气，进一步排除滤饼中的残留水分；
4、卸饼阶段
液压柱拉开所有的过滤室和底部的卸料门，同时滤布下放，排出滤饼；
5、冲洗滤布阶段
用水冲洗滤布时，液压柱使滤布复位，滤板闭合，卸料门也关闭。
